信号链秘籍丨ADI精密放大器与开关器件新品如何重新定义仪器设计？
精密 信号链 设计是一个多维度权衡的过程，其性能持续受益于放大器工艺和开关技术的协同进步。放大器选型需在电压特性、电流特性、带宽和成本之间取得平衡，理解不同工艺的本质差异是正确选型的前提。开关选择则需综合考虑漏电流、导通阻抗、带宽和集成度。
ADI 近期发布了多款精密放大器和开关新产品，涵盖 JFET 精密运放、Digi-Trim CMOS放大器 、零漂移架构器件、高压功率放大器，以及超低漏电流开关和 MEMS开关 等。本文将对其进行简要介绍，帮助工程师在仪器系统设计中做出合理的器件选型。

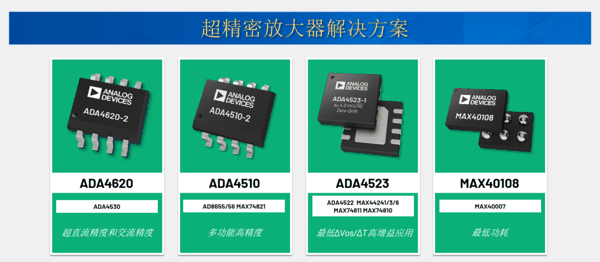

ADA4620是一款36V供电的 JFET 输入精密运放，其核心优势在于极低的输入偏置电流和电流噪声，带宽16.5MHz并支持轨到轨输出，适用于高阻抗传感器前端和跨阻放大器应用。与其他产品相比，该器件在上电后能够快速进入稳定工作状态，建立时间更短。
几乎同期发布的ADA4510则采用了不同的技术路线。这是一款CMOS工艺的精密运放，集成了Digi-Trim技术，实现了轨到轨输入输出。其失调电压漂移为70nV/°C，0.1~10Hz低频噪声为1µVpp，宽带噪声密度约5nV/√Hz。两款器件的主要差异体现在工艺和性能侧重上：ADA4620为 JFET 输入，低频噪声（225nVpp）和电流噪声显著优于ADA4510，但漂移性能（320nV/°C）不及后者的70nV/°C。两者的宽带噪声密度和带宽相近，选型时需根据应用对低频噪声和电流噪声的要求进行权衡。
在零漂移架构方面，ADA4523将噪声密度降至4nV/√Hz，相比ADA4522的约7nV/√Hz有明显提升。

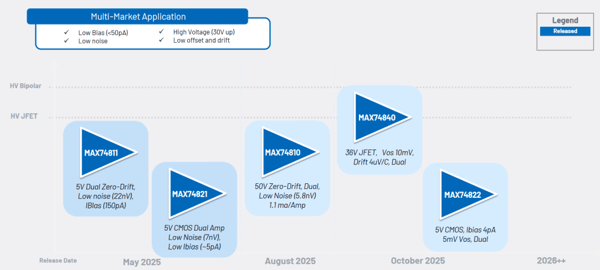

此外，MAX40108作为低功耗精密运放适用于电池供电场景，而MAX748xx系列双通道MSOP封装产品已推出五款型号，覆盖零漂移、CMOS低失调和JFET输入等不同定位，后续还将扩展至高速放大器和仪表放大器。

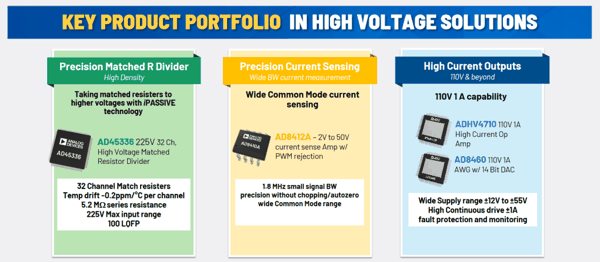

在高压领域，AD45336提供32通道220V高压电阻匹配网络，ADHV4710则具备±55V供电、1A输出能力和1300V/µs压摆率，主要用于OLED面板测试等高压高速驱动场景。

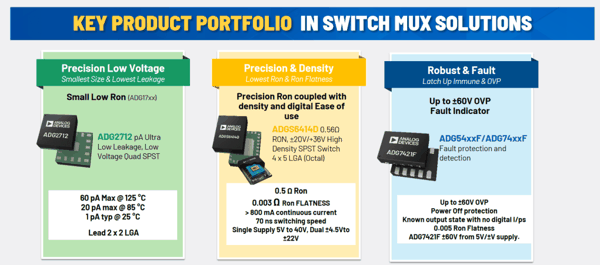

ADG2712是一款主打超低漏电流指标的5V低压开关，25°C时漏电流仅1pA，即使在125°C高温下仍控制在60pA，为四路单刀单掷配置。该器件适用于对漏电流要求极高的精密测量场合，但需注意PCB清洁度对指标的影响，焊接后应彻底清洗助焊剂残留。
ADGS6414D则面向多路复用应用，支持SPI接口控制并可级联多片器件，显著减少PCB面积。其导通阻抗平坦度达0.003Ω，支持大于800mA电流，兼容1.8V逻辑电平并支持菊花链模式。与ADGS2414D相比，ADGS6414D的电源范围更宽。
ADG7421F集成过压保护功能，当输入电压超过VDD时自动断开并输出故障信号，保护后端电路。
MEMS开关 代表了开关技术的另一发展方向， ADI 在爱尔兰设有专门的MEMS和控制器工厂，已推出ADGM1001等型号。该产品采用单刀四掷（SP4T）配置，工作频率范围从直流覆盖至34GHz，插入损耗在18GHz时仅为0.5dB，隔离度在26GHz时仍优于30dB。相比传统继电器， MEMS开关 体积大幅缩小，寿命显著延长，且无机械磨损。其核心优势在于射频与DC信号的兼容处理能力，在ATE测试系统中可使用MEMS开关电路同时完成高速信号回环测试和DC参数测试，避免了继电器方案需要两套独立电路的复杂性，在满足PCIe Gen5等高速数字标准的同时，可以切换DC通路到PMU进行测试，大幅简化了系统设计。
