无源超声标签：易用且具备独特特性的活动传感器

本文要点

无源超声技术为何成为检测离散开闭事件的独特传感方案

研究团队如何采用无源、无电子器件的金属标签实现信号激发

团队如何依靠基于数字信号处理（DSP）、不依赖机器学习 / 人工智能的信号分析识别不同标签

佐治亚理工学院

我们时常会遇到一些研究项目，它们或是极具创新性、天马行空，或是通俗易懂、落地性强，要么有望大放异彩，要么大概率难以商业化。佐治亚理工学院团队的这项研究就同时具备这些特质 —— 它整合多种成熟、易于获取的现有技术。

研究成果是什么？听起来原理十分简单：团队设计了一批硬币大小、低成本金属标签，每一枚都拥有独一无二的超声特征指纹，可用于检测门窗开启以及其他小幅动作。这套名为SoundOff的标签完全无源，无需电池，也不需要反向散射方案供电。

与此同时，识别各类超声特征信号的算法架构相对简洁，算力需求不高。整套技术理念清晰，但和绝大多数创新方案一样，真正关键之处在于工程实现的细节。

无源超声标签 工作原理

研究团队采用造型特殊的扁平金属薄片，尺寸均小于一枚硬币，薄片边缘带有细微开槽，固定在小型 3D 打印基座上。当薄片受到撞击时，会产生超声 “脉冲信号”；依托边缘开槽结构，每一片金属薄片发出的超声信号都具备唯一性。一套针对超声信号优化的麦克风与信号链路采集声波，再经由数字信号处理算法判别被触发的标签种类（图 1）。

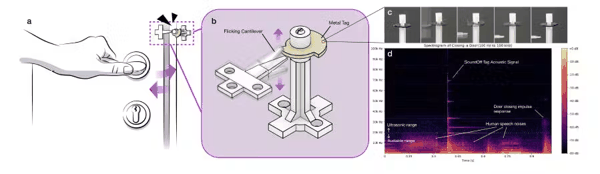

图 1 SoundOff 系统原理示意：(a) 用户开门动作，带动门上的悬臂弹击 SoundOff 标签；(b) 悬臂弹击安装在门框支撑座上金属标签的特写；(c) 标签被撞击时的连续帧图像；(d) 即便环境中存在人声干扰，产生的声学信号依旧可以清晰识别。

该方案具备诸多优势

金属薄片无需供电、工作安静、天然具备隐私保护性、体积小巧，单片成本仅几美分。超声信号传播距离有限，几乎不存在信号被窃听的风险；而且超声频段人耳无法感知，脉冲声响不会打扰使用者（犬类等动物或许会受影响）。

除门窗状态监测之外，标签拥有丰富应用场景：安装在水龙头上监测用水量；固定在健身配重块上统计深蹲、推举次数；做成微型款式缝制在衣袖上，手动触碰即可启动计时器、记录活动；也可追踪舞台设备箱从货架取出、归位的动作。

机械结构设计

团队首先搭建建模仿真工具，用于设计金属薄片外形，确保受撞击后能够产生特定超声频率信号（图 2）。

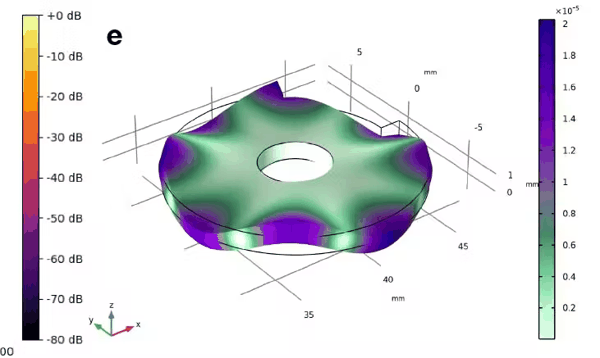

图 2：大量标签结构仿真建模，预测撞击后产生的超声特征 仿真初步筛选出近 1300 种设计方案，每种均可生成独特超声频段频谱。研究从中筛选出 50–100 组差异化结构，最终挑选 15 款结构开展实测（图 3、图 4）。

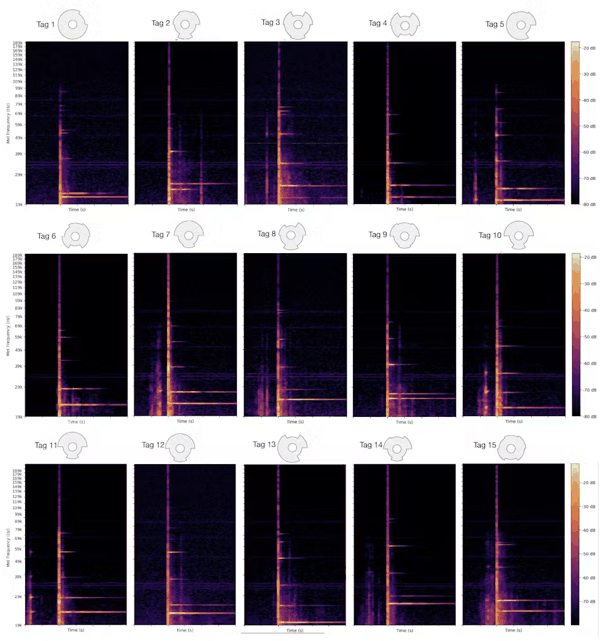

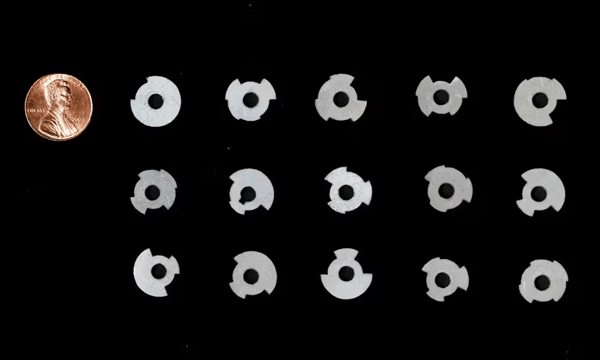

图 3：经过多轮评估，选定这 15 款标签作为最终测试样品（比例尺：10 毫米）  图 4：15 款标签对应的实测超声信号频谱图 标签制备同样经过充分验证。测试不同金属材料的振动衰减特性后，团队选定厚度 1 毫米的 AISI 316 不锈钢（板材规格 0.3 米 ×0.3 米），采用 4.5 千瓦激光切割机加工。单张板材可裁切近 500 枚直径 14 毫米标签，单片加工成本低于 4 美分。

为实现类似敲击鼓面的撞击激励结构，团队设计模块化支撑座与悬臂机构。支撑座将金属标签悬空固定，尽可能减小接触面积，隔离外部振动与接触面谐振干扰。支撑座搭载卡扣式端盖，装配无需螺栓与工具；依靠薄壁打印结构受力形变完成锁止，固定标签。

研究设计多种支撑座外形适配不同场景：部分支架令标签平行于安装表面（适用于垂直墙面、门板）；另一类使标签垂直向外（适配马桶、抽屉等场景）。

悬臂同样由 3D 打印制成，厚度 0.6 毫米，兼顾弹性与结构耐久。悬臂摆动撞击标签时，能够输出充足能量激发多种振动模态，同时避免塑性形变。以此保证激励能量稳定，削弱人为动作力度差异对信号幅值造成的干扰。

电子系统与信号处理方案

初次阅读相关论文时，我原本猜测这套系统依靠人工智能识别超声标签特征。正如一位模拟电路领域友人略带调侃的评价：“如今做项目不加上 AI，仿佛思路就不够前沿。” 但事实并非如此：系统不仅不用 AI，甚至没有采用任何机器学习（ML）算法。

团队开发一套基于固定硬编码规则的算法，算力与功耗需求极低。

信号链路：采用 16 位精度、384kHz 采样率的数字输出超声麦克风，通过 USB 接入后端。麦克风输出信号经过带通滤波，保留 20–100kHz 频段，送入树莓派 Zero 完成信号处理与分类。数据流速率 6.144MB/s，树莓派 Zero 整机功耗约 0.8 瓦。

软件持续将麦克风采集数据写入缓冲区；独立线程运行实时数字信号处理（DSP）流水线与信号分类程序（图 5）。
