从常见元素开始，精美论文插图自己画！
科学网科学可视化团队设计师具有十多年一线科研绘图经验，绘制的图片多次登上国际顶刊。
今天这一期教程，手把手带大家在 Adobe Illustrator中绘制 细胞培养皿 。请点赞、收藏、转发三连！
更多教程：
教你画细菌结构
教你画核小体
教你画水凝胶
教你画DNA链
教你画噬菌体
教你画淋巴结（下）
教你画淋巴结（中）
教你画淋巴结（上）
教你画线粒体
科研绘图配色教程
1. 绘制培养皿

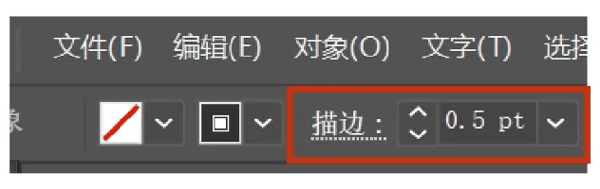

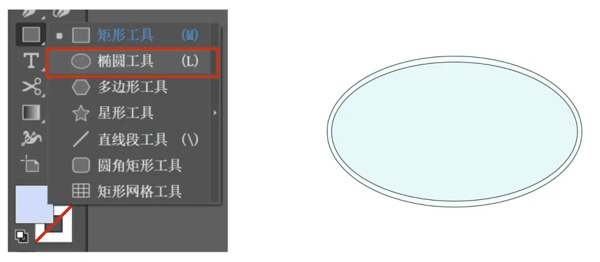

使用椭圆工具，绘制培养皿外形，选中绘制出来的椭圆，使用Ctrl+C，Ctrl+F进行原位复制，按住shift+Alt键进行等比例缩小，绘制培养皿内壁，将培养皿内壁改成合适的大小长度。

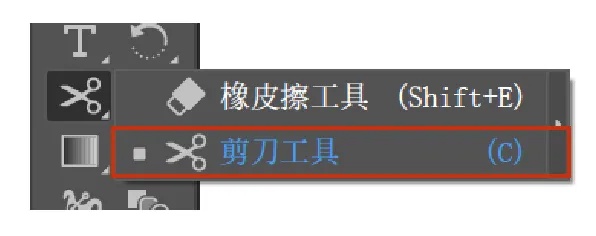

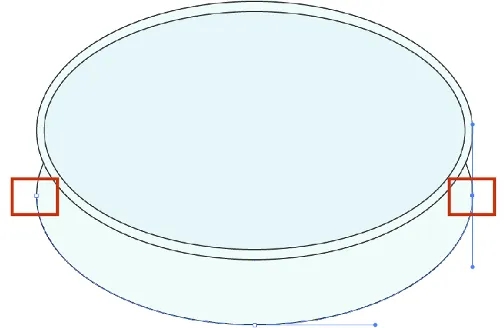

再复制一个椭圆，按住shift键向下移动，使用裁剪工具将椭圆圈中的两个锚点剪开，对前一个椭圆进行原位复制，按照同样的方式剪开。

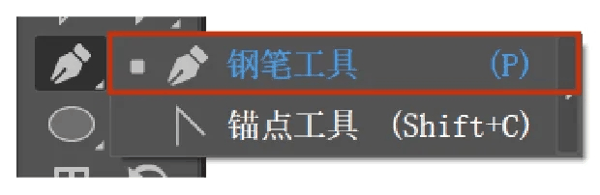

使用钢笔工具将两个椭圆连接起来，调整其颜色。

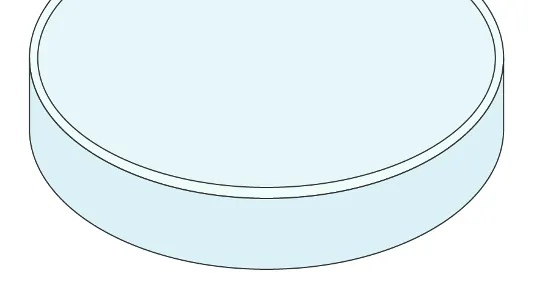

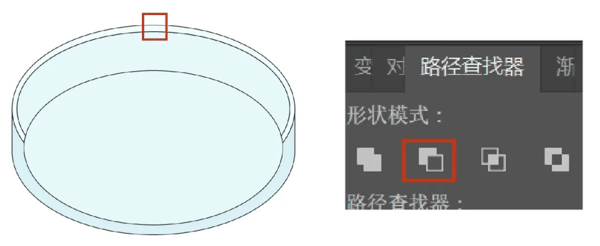

将选中的椭圆使用Ctrl+C，Ctrl+F进行原位复制，按住Alt键进行复制，按住shift键垂直向下，按住shift键同时选中两个椭圆，使用路径查找器，减去顶层，按住Ctrl+shift+】将厚度置于顶层。
将圈住的培养皿厚度按住Ctrl+】，将该图层向上移动，并调整其颜色。

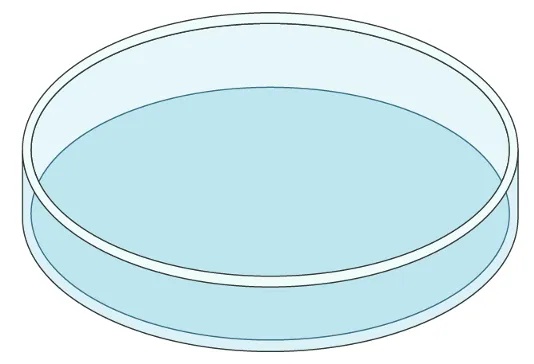

使用钢笔工具绘制阴影区域。

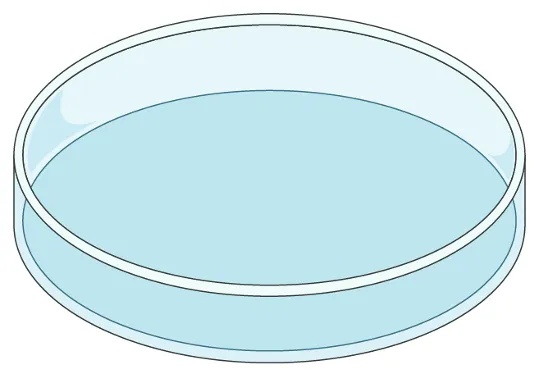

调整颜色，增加培养皿的液体厚度和高光区域。
2. 绘制细胞

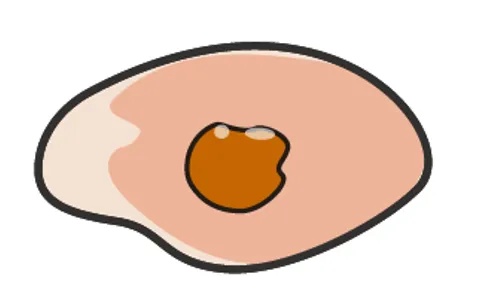

使用钢笔工具绘制细胞形状，并将描边调整至合适粗细，高光区域使用椭圆工具绘制，将两个椭圆调整至白色，并调整其透明度，全部选中按住Ctrl+G结组。
使用同样方式绘制另一种细胞样式。
按住Alt键将细胞进行复制，并调整其中一些细胞的宽度和长度，旋转角度丰富细胞样式，使用Ctrl+【（向下调整图层），Ctrl+】（向上调整图层），将细胞组调整至合适位置。
使用椭圆工具给细胞组加两个高光，绘制为白色，调整其透明度，全部选中使用Ctrl+G结组。

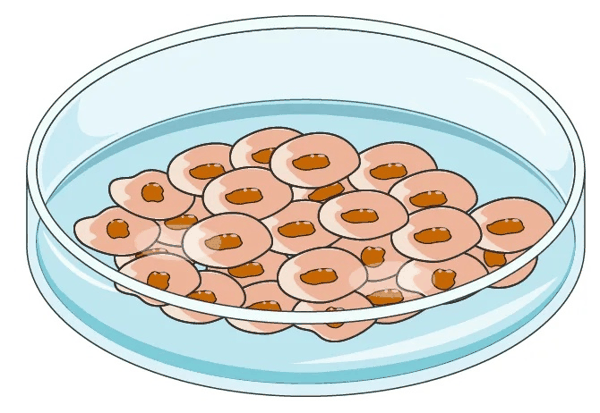

将细胞放置于培养皿中，将培养皿的厚度图层使用Ctrl+Shift+】置于顶层，细胞培养教程绘制完毕。
