如何设计更高效、更低噪的 DC-DC 转换器？
2026年06月17日 17:1
在高效率 DC-DC 转换器设计中，工程师不仅需要关注转换效率，还需要同时兼顾瞬态响应、热稳定性与 EMI 表现。 本期培训视频将围绕 4 个关键设计点，帮你理清 DC-DC 转换器设计里的各项权衡。

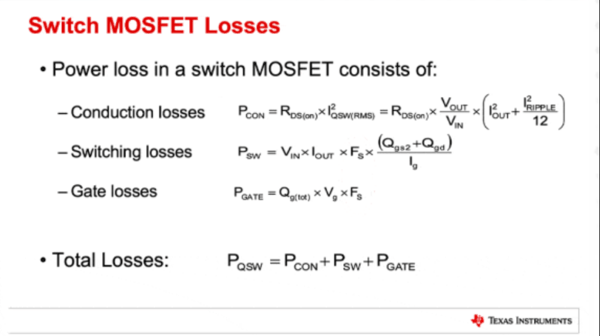

高效率 DC-DC 转换器设计的核心之一，在于降低开关路径中的系统损耗。 通过优化导通损耗、开关损耗及驱动损耗之间的平衡，可进一步提升整体电源转换效率。
选用低FOM（RDS（on）*Qg）值的MOSFET，双向降低导通、开关损耗。

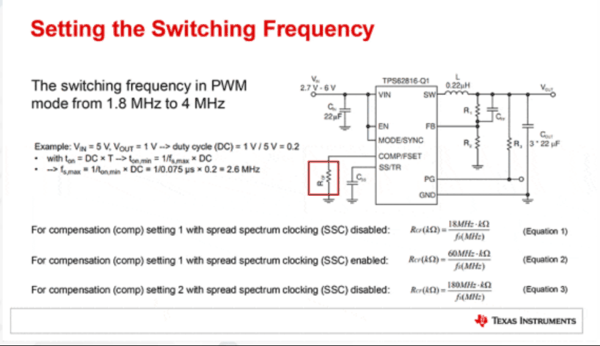

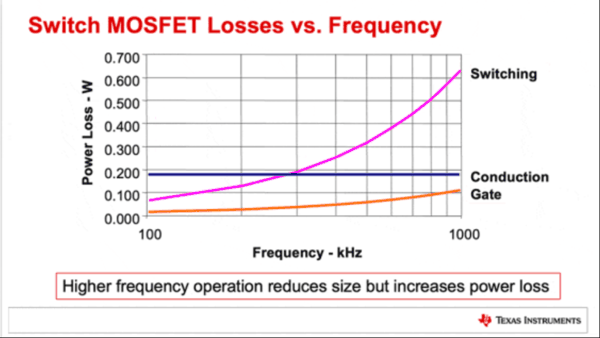

1.8MHZ~4MHZ高频设计能够缩小电感、电容体积，提升功率密度，但频率抬升会带来开关损耗、驱动损耗同步上涨，需在效率与功率密度之间权衡选型。
TPS62816-Q1内置功率MOSFET，避免外部布局寄生电感/电阻，进一步降低总损耗。

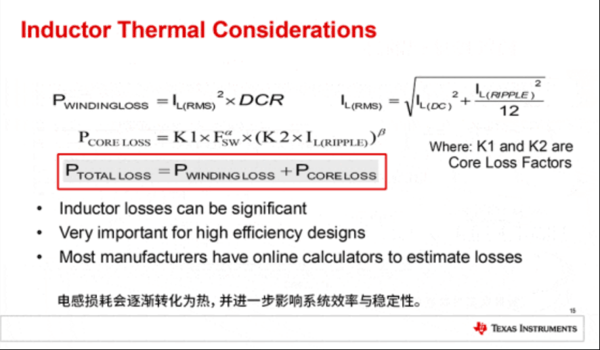

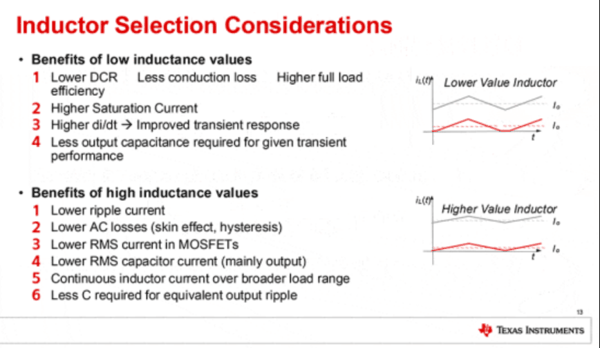

从电感选型、软饱和特性，到热设计与 PWM/PFM 动态模式切换，都会直接影响系统稳定性与长期可靠性。

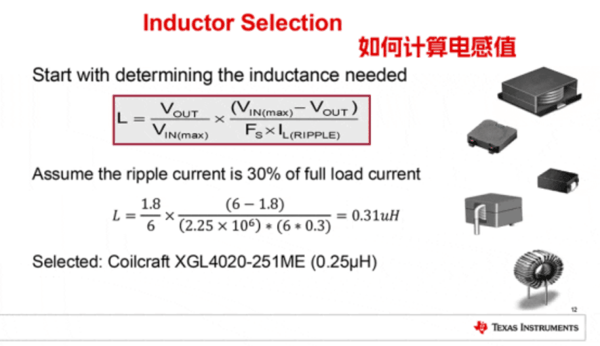

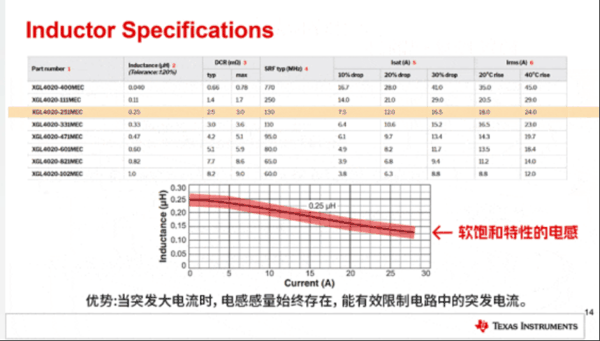

采用软饱和电感 (如 0.25μH)，避免突发大电流时电感饱和导致 MOSFET 过流。

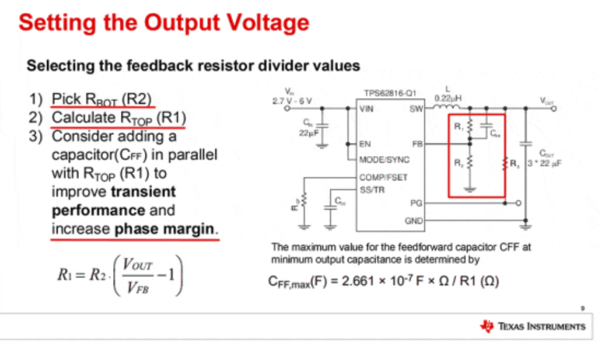

通过外接前馈电容CFF改善瞬态负载效应，提升相位裕度与闭环带宽。

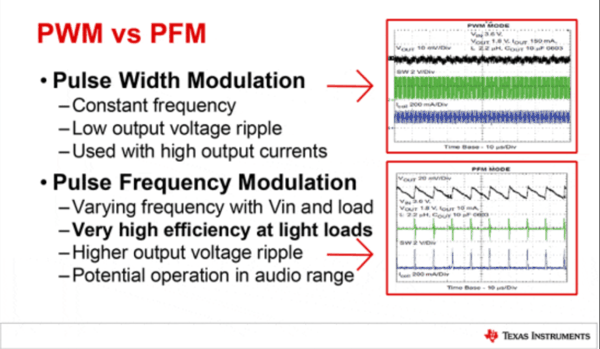

支持PWM与PMF两种工作模式，可在大负载时保证低纹波、在轻载时保证高效率，提升整体系统可靠性。
在 DC-DC 转换器中，环路补偿与电容选型将直接影响输出纹波、瞬态恢复速度以及系统稳定性。

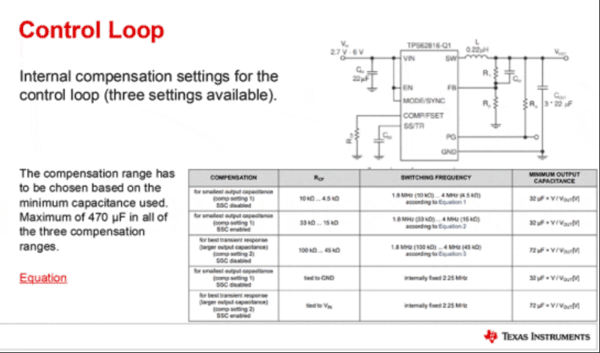

依据是否启用抖频、输出电容容量以及输出动态性能要求，使用三套不同的电阻计算公式实现稳定的闭环。

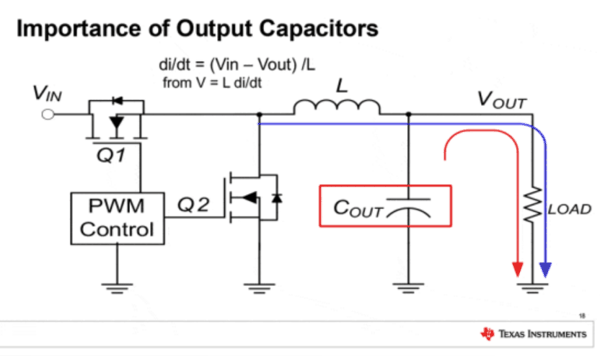

低ESR陶瓷+大容量铝电解组合，用ESR来评估输出波纹；若规格书无ESR，可用损耗因子来换算。
除了效率与瞬态响应，EMI 表现与轻载运行效率同样会影响整体系统性能。 从多相同步控制、轻载模式切换，到宽压产品组合设计，系统需要在输入纹波、轻载效率与输出稳定性之间实现平衡。

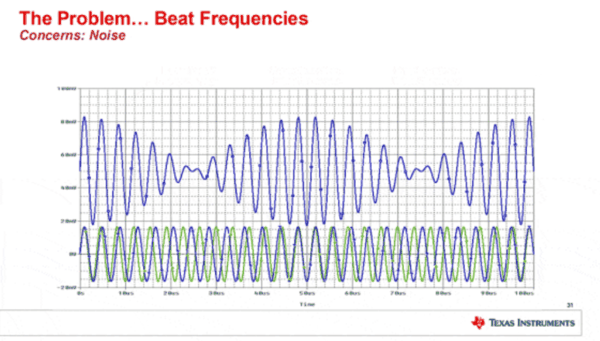

多相转换器中各相保持同频，可避免输入电流出现低频包络，方便设计 EMI 滤波器的同时可减少输入电容量，并提高转换器效率。

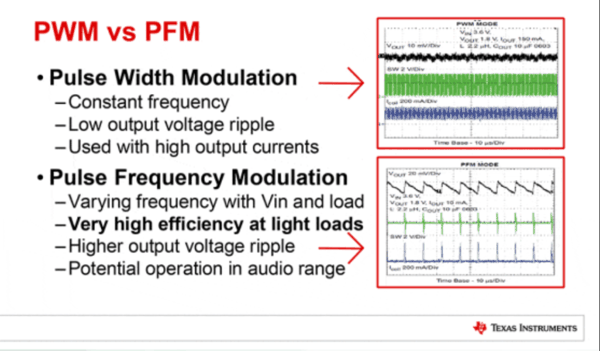

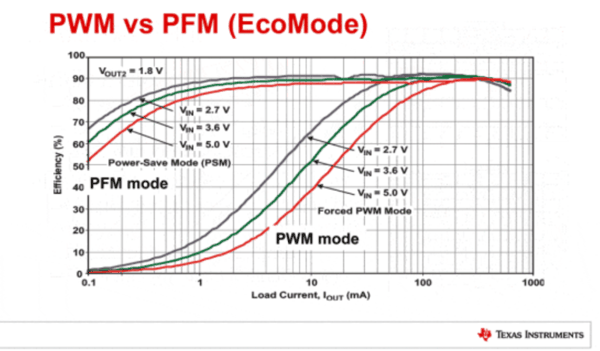

PFM模式使开关频率随输入/负载自动降低，保持60%+效率；PWM在重载时提供低纹波。

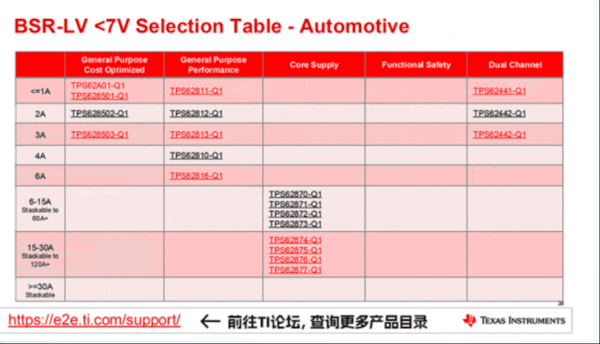

宽压Buck系列（TPS62816-Q1、TPS62851X、TPS6286X、TPS6284X、TPS62830X、TPSM系列）提供2.7-6V输入、0.6-5.5V输出、1-60A的多样化解决方案。
从 MOSFET 损耗、频率设计，到电感稳定性与动态模式切换，高效率 DC-DC 转换器设计本质上是一套系统级权衡过程。 TI 通过高集成电源架构与系统级优化方案，帮助工程师在效率、稳定性与 EMI 之间实现更优平衡。
