Emergence of Rechargeable Aqueous Manganese Batteries
Zikang Xu, Lifen Long, Ying Yang, Zeyu Cao, Hang Ren, Zhixuan Wei, Laifa Shen*, Heng Jiang*, Huaiyu Shao*, Shengyang Dong*
Nano-Micro Letters (2026)18: 321
https://doi.org/10.1007/s40820-026-02174-z
本文亮点
1. 多价态协同储能机制：系统梳理Mn/Mn2⁺/Mn3⁺/MnO₂多氧化态参与的复杂电化学反应路径，包括沉积/溶解、嵌入/脱出及溶液相反应等多机制耦合行为。
2. 电极/电解液调控策略：总结包括预嵌入、表面包覆、界面调控及电解液pH、溶剂化结构调节等关键优化路径。
3. 关键科学问题与发展方向：指出Mn体系中的歧化反应、结构畸变及溶解损失等核心瓶颈，并提出未来发展方向(如原位表征与AI辅助设计)。
研究背景
水系锰电池 (Aqueous Manganese Batteries, AMIBs)近年来逐渐成为安全储能体系中的研究热点，在低成本与大规模储能应用中展现出良好前景。该体系依托锰元素丰富储量及其多价态可逆转化特性(Mn2⁺/Mn3⁺/Mn4+)，具备多电子反应能力和较高理论容量。围绕其储能机制与性能优化，研究者在电极材料设计与电解液调控等方面开展了大量工作。然而，现有研究多集中于单一材料或局部机制的改进，在实现高容量与长循环稳定性的协同优化方面仍面临挑战。总体来看，锰体系中多价态转化所带来的反应复杂性以及电极/电解液界面的不稳定性，仍然限制了其性能的进一步提升与实际应用。因此，如何在复杂反应体系中实现稳定高效的电化学过程调控，已成为水系锰电池发展的关键问题。
内容简介

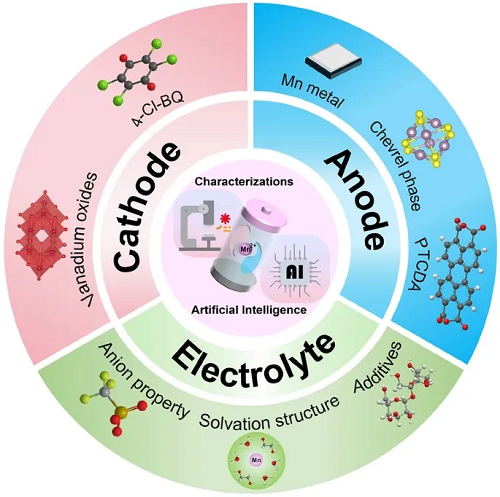

针对水系锰电池在低成本、高安全性和高理论容量等方面展现出的巨大潜力，但其从实验室走向实际应用过程中仍面临一系列核心挑战：Mn2⁺离子具有强水合效应和较大的水合半径，导致去溶剂化动力学迟缓；锰的多价态特性(Mn2⁺/Mn3⁺/MnO₂)易引发歧化反应和Jahn Teller畸变，造成电极结构退化；金属锰阳极在低电位下析氢反应严重，库仑效率低且枝晶生长问题突出。这些相互交织的难题严重制约了可充电水系锰离子电池(AMIBs)的循环寿命与能量密度。为此， 南京信息工程大学、澳门大学、吉林大学以及南京航空航天大学 联合发表综述文章，围绕电极材料与电解质两大核心模块，对AMIBs领域的最新研究进展进行了系统梳理。文章构建了涵盖正极、负极和电解液的综合分析框架，将现有优化策略归纳为两条主线：一是电极材料工程，包括钒基氧化物、普鲁士蓝类似物、有机化合物及锰金属负极的界面与合金化调控；二是电解液调控策略，涉及电解液添加剂、共溶剂引入、溶剂化结构重构及凝胶电解质等设计。在此基础上，作者系统分析了各类方法的基本原理、技术优势与适用局限，指出正极材料中存在的质子共插入现象虽可提升容量，但增加了反应路径的复杂性；锰金属负极的析氢抑制与均匀沉积是实现长循环的关键； 溶剂化结构重构 对去溶剂化动力学和界面稳定性具有决定性作用。文章进一步强调，当前电极材料选择极为有限、机理解释缺乏普适性、器件级评估不足，未来需通过新型材料开发、多尺度表征与AI驱动筛选的深度融合，推动AMIBs向高安全、长寿命储能系统的实用化迈进。
图文导读
I 多金属性能博弈：Mn2⁺的高容量优势与研究进展

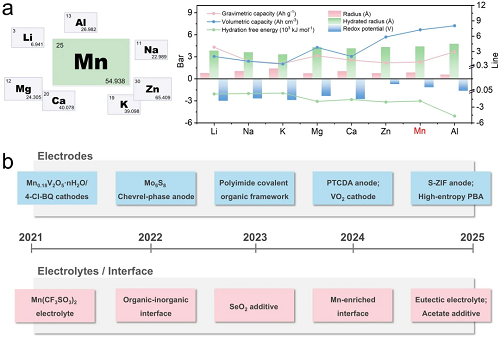

图1对比了Mn与Zn、Mg、Al等金属在理论容量、氧化还原电位、水合半径及去 溶 剂化能垒等方面的差异。Mn2⁺凭借976 mAh/g的高理论容量和−1.18 V(vs. SHE)的低电位，在构建高电压水系电池方面优势突出；但其较大的水合半径和较高的水合能(−1760 kJ/mol)也带来了去溶剂化动力学迟缓、与宿主框架静电作用强等固有挑战。图1b的时间线则梳理了AMIBs从2021年首篇报道至今在正极、负极及电解质策略上的代表性进展，勾勒出该领域从可行性验证向系统化优化演进的脉络。
图1. (a) 不同金属元素的性质对比(理论容量、氧化还原电位、水合半径、水合能等)；(b) 水系锰离子电池(AMIBs)近年发展时间线 。
II 机制-挑战-对策：AMIBs设计框架

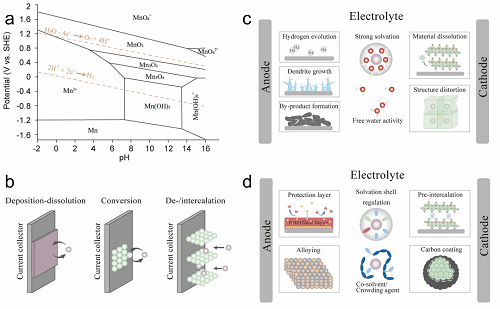

图2从热力学和动力学两个维度为AMIBs提供设计指引。图2a的Mn Pourbaix图揭示了不同pH和电位下Mn物种的稳定区间，可用于预判反应路径并规避析氢副反应。图2b归纳了三种核心储能机制：嵌入/脱嵌、沉积-溶解和转化反应。图2c和2d分别总结了电极与电解质面临的主要挑战(如歧化反应、Jahn-Teller畸变、析氢等)及其应对策略，构成了全文分析框架的基础。
图2. (a) Mn的Pourbaix图(pH-电位图)；(b) 电极材料的主要储能机制：沉积-溶解反应、转化反应、嵌入/脱嵌反应；(c) AMIBs电极与电解质面临的核心挑战；(d) 应对挑战的代表性策略 。
III 共嵌入的“双刃剑”：质子辅助容量提升与副反应隐忧

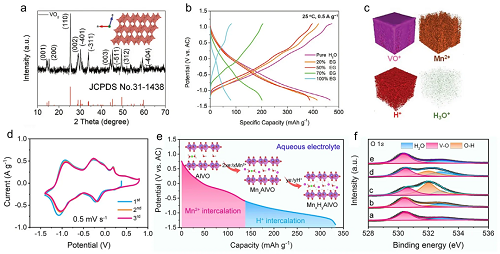

图3以VO₂和AlVO为例展示了阴极侧Mn2⁺/质子共嵌入行为。图3a c表明，在乙二醇混合电解质中，VO₂可实现质子与Mn2⁺的共插入，TOF SIMS证实了非水合质子的存在及局部pH缓冲效应。图3d f显示，AlVO阴极呈现Mn2⁺与H⁺的两步顺序插入，但XPS检测到Mn(OH)2生成，暗示局部pH升高可能诱发副相，揭示了共嵌策略在提升容量的同时伴随的界面复杂性。
图3. (a) VO₂在不同电解液中的XRD图谱；(b) VO₂在不同电解液中的恒流充放电曲线；(c) 3D TOF-SIMS图像揭示Mn2⁺/质子共插入机制；(d) AlVO正极的CV曲线；(e) AlVO的放电机制示意图；(f) 不同状态下O 1s的XPS谱图，显示Mn(OH) ₂ 的生成 。
IV 高熵稳构与分子设计：PBA和有机正极策略

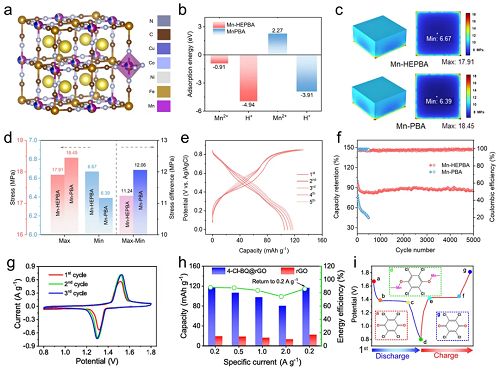

在图4聚焦普鲁士蓝类似物和有机正极。图4a d通过吸附能计算和应力分布模拟表明，高熵PBA可增强Mn2⁺选择性吸附并显著降低最大von Mises应力，从而抑制结构退化。图4e f显示其循环稳定性优异。图4g i展示了4 Cl BQ@rGO复合阴极的 烯醇化反应 机制，rGO的引入提升了导电性并缓解了有机分子的溶解问题。
图4. (a) 锰基高熵普鲁士蓝结构示意图；(b) Mn2⁺和H⁺在Mn-HEPBA与Mn-PBA上的吸附能对比；(c) 三维von Mises应力分布及对应地应力分布；(d) 最大/最小von Mises应力及应力差对比； (e) Mn-HEPBA在0.1 A/g下的GCD曲线；(f)1.0 A/g下的循环性能；(g) 4-Cl-BQ@rGO的CV曲线；(h) 4-Cl-BQ@rGO与rGO的倍率性能；(i) 首不同充放电状态下分子结构转化示意图 。
V 界面隔离与能带调控：抑制负极析氢与枝晶

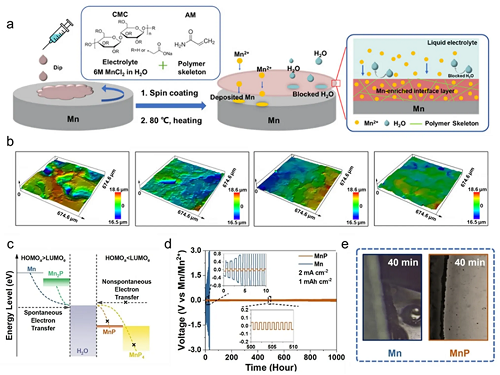

图5针对锰金属阳极的析氢与枝晶问题提出两种解决策略。图5a b通过界面层设计(Mn@MIL)将水簇与阳极隔离，实现更均匀的Mn沉积。图5c e通过合金化调控能带结构：MnP合金的HOMO能级显著降低，HER吉布斯自由能从−0.43 eV(Mn)升至+0.24 eV(MnP)，对称电池循环寿命超过1000小时，且无气泡生成。
图 5. (a) Mn@MIL界面层的制备流程示意图；(b) 不同界面层下Mn沉积的3D光学表面形貌图；(c) Mn与MnP合金的LUMO能级图；(d) 对称电池的循环稳定性； (e) Mn与MnP负极的原位光学照片(侧视图) 。
VI 有机负极的储锰潜力：PTCDA的分子结构与电化学行为

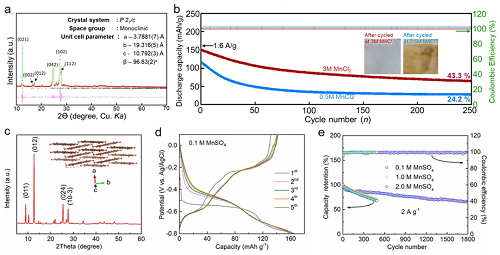

图6展示了有机化合物PTCDA作为阳极材料的储锰能力。图6a b中β PTCDA在高浓度MnCl₂电解液中实现185 mAh/g容量。图6c e中α PTCDA在低浓度电解液中同样表现出稳定的Mn2⁺存储能力，1000圈后容量保持率为76.9%。PTCDA凭借其共轭羰基结构实现可逆的烯醇化反应，而分子堆垛方式(α相与β相)的差异可能影响离子扩散路径，为有机负极的构型优化提供了参考。
图 6. (a) β-PTCDA的粉末XRD Rietveld精修图；(b) β-PTCDA在不同溶液中的循环性能及循环后隔膜照片；(c) α-PTCDA的XRD图谱(插图为晶体结构图)；(d) α-PTCDA在0.1 M MnSO₄中的GCD曲线； (e) α-PTCDA在不同浓度MnSO₄中2.0 A/g下的循环稳定性 。
VII 固‑液‑固新路径：硫负极的多步转化与穿梭抑制

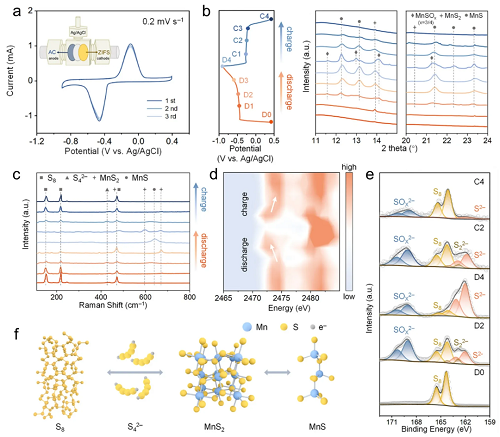

图7首次报道了S阳极在AMIBs中的应用。图7a b通过CV和非原位SXRD揭示了S₈ → 可溶性MnS₄2⁻ → MnS₂ → MnS的固 液 固转化路径。图7c e的Raman、XAFS和XPS进一步验证了中间产物的演变。采用PVA水凝胶膜可锚定多硫化物、抑制穿梭效应，使全电池在800次循环后仍保持稳定。
图 7. (a) 半电池在0.2 mV/s下的CV曲线(插图为半电池结构)；(b) 不同充放电状态下的非原位SXRD谱图；(c) 不同充放电状态下的非原位Raman光谱；(d) 工况下S K-edge XAFS谱图； (e) 不同充放电状态下S 2p的非原位XPS谱图；(f)转化反应机制示意图 。
VIII 添加剂调控沉积行为：蔗糖重构氢键网络与SeO₂引导成核

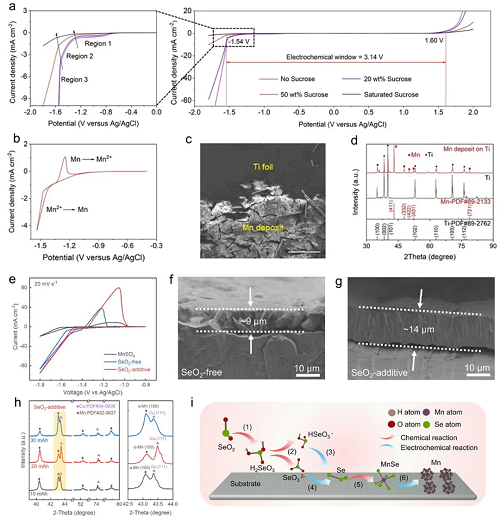

图8展示了电解液添加剂对锰沉积形貌与库仑效率的调控作用。图8a d中，蔗糖通过形成广泛的氢键网络降低水分子的化学活性，拓宽电化学窗口并抑制析氢。图8e i中，SeO₂添加剂在沉积过程中生成Se和MnSe中间体，作为优先成核位点引导均匀致密的α Mn沉积，显著提升库仑效率。
图 8. (a) 混合电解液的LSV曲线；(b) 50 wt%蔗糖电解液中的CV曲线；(c) Ti电极沉积锰后的SEM图像；(d) Ti电极沉积锰后的XRD图像； (e) 不同电解液中的CV曲线；(f) 无SeO₂添加剂时沉积Mn的截面SEM；(g) 含SeO₂添加剂时沉积Mn的截面SEM；(h) 含SeO₂添加剂时Cu箔上沉积Mn的XRD图谱; (i) SeO₂添加剂中Mn沉积过程示意图 。
IX 共溶剂策略：EG介入溶剂化层与重塑氢键网络

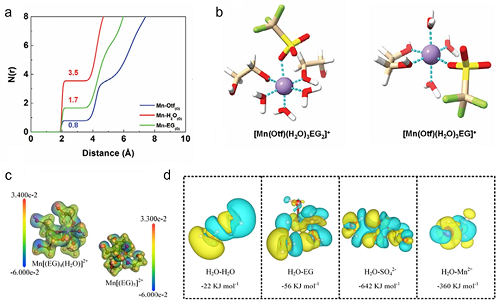

图9展示了乙二醇作为共溶剂或分子拥挤剂的两类调控机制。图9a b中，Mai组的工作显示EG进入Mn2⁺第一溶剂化层，部分取代水分子，重构溶剂化结构；MD模拟表明EG降低了水-水氢键比例，重构了氢键网络。图9c d中，Shi组的工作利用EG作为分子拥挤剂改变氢键结构，基于该电解液组装的Mn离子混合微型超级电容器实现了138.64 μWh cm⁻2的能量密度和5000次循环后99.7%的容量保持率。
图 9. (a) 50% EG电解液中Mn-O(OTf、H₂O、EG)的配位数N(r)曲线；(b) 50% EG电解液中Mn2⁺的溶剂化结构示意图；(c) [Mn(EG)₄(H₂O)]2⁺和[Mn(EG)₃]2⁺的分子静电势能面；(d) H₂O H₂O、H₂O EG、H₂O SO ₄ 2 ⁻ 和 H₂O Mn2⁺的差分电荷密度及结合能 。
X 溶剂化结构调控：离子特异性配位与共晶设计

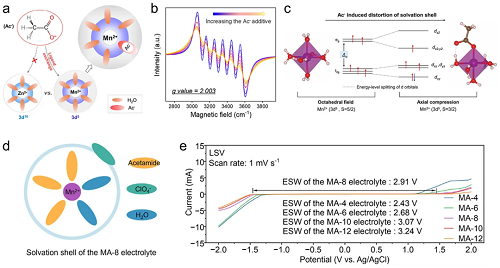

图10展示了两种电解质调控策略对Mn2⁺溶剂化结构的改造效果。图10a c中，Ac-阴离子穿透Mn2⁺的第一溶剂化层，取代一个配位水分子，诱发d轨道电子重排，使去溶剂化能垒从+0.07 eV降至−0.003 eV，Mn2⁺扩散系数提升两个数量级。图10d e中，Mn(ClO₄)₂·6H₂O与乙酰胺形成的 深共晶电解质 中，乙酰胺逐步取代水分子进入溶剂化壳层，电化学窗口拓宽至2.91 V，全电池循环1200圈后容量保持率为95.6%。
图 10. (a) 低浓度Ac-对水溶液中Zn2⁺和Mn2⁺溶剂化鞘层影响的示意图；(b) 不同Ac-浓度下MnCl₂溶液的ESR谱图；(c) Ac-配位诱导的Mn2⁺ d轨道能级分裂和电子重排示意图；(d) 深共晶电解质溶剂化结构示意图; (e) 不同组成的共晶电解液LSV曲线 。
XI AMIBs未来路线：电极、电解质、表征与AI的多维协同

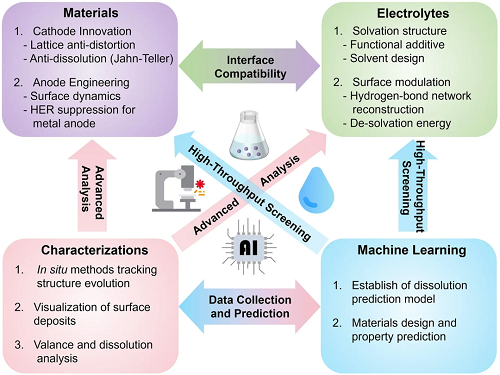

图11总结了AMIBs未来研究的五大方向：探索新型电极材料(如MOFs/COFs、高熵PBA等)，重点解决Mn2⁺水合半径大和强静电作用带来的结构应变问题；调控电解液组成，通过添加剂、共溶剂及深共晶体系重构溶剂化环境；运用先进原位表征捕捉动态过程；引入人工智能与机器学习，加速材料筛选与设计，推动AMIBs从经验试错向智能设计范式转变。
图11. 先进水系锰电池的未来展望示意图。
XII 总结
本综述围绕水系锰电池在迈向实用化过程中所面临的核心矛盾——Mn2⁺本征的水合效应与多价态不稳定性、以及金属负极在水系环境中的析氢与枝晶问题——系统梳理了电极材料与电解质调控领域的研究进展。文章从正极、负极与电解液三大技术维度出发，结合Pourbaix图、性能对比及机制示意图等分析方式，对钒基氧化物、普鲁士蓝类似物、有机材料三类正极，以及锰金属等负极的技术特点、储能机制与局限性进行了系统比较，揭示了AMIBs从实验室验证走向实际储能应用过程中，在容量、循环寿命、界面稳定性与电压窗口之间所面临的多重权衡。文章进一步总结了当前AMIBs发展的核心瓶颈：正极侧质子共嵌入引发的副反应与结构退化，负极侧析氢严重且库仑效率低下，电解液溶剂化结构对去溶剂化动力学和界面稳定性的影响。针对这些问题，作者提出可通过高熵/预嵌入结构设计、合金化能带调控、溶剂化重构与添加剂工程等策略协同提升器件性能，并强调未来应加强多尺度原位表征、AI辅助材料筛选以及器件级评估，从而推动AMIBs向高安全、长寿命、低成本的水系储能体系发展。该综述不仅系统总结了AMIBs在电极与电解质领域的发展脉络，也为其面向下一代可持续储能技术的进一步突破提供了清晰思路，对推动水系锰电池从基础研究迈向实际应用具有重要参考价值 。
