高性价比单层PCB板方案：平衡性能与预算
单层 板 PCB 至今仍是追求简洁与低成本的电子设计中的核心方案。这类电路板仅在绝缘基材的一侧布有导电线路，无需多层板必备的过孔与内层结构，从而大幅降低成本。
对于 预算 紧张的电子工程师而言，掌握 单层 板的成本构成至关重要，能在不浪费开支的前提下保证可靠性能。通过优化设计与工艺流程、聚焦核心功能，即可实现 高性价比 PCB 生产。本文将介绍在满足性能要求的同时降低 PCB 成本的实用策略，依靠低成本材料与高效生产方式，为客户提供稳健、价格合理的 单层 板方案。
单层板 PCB 及其成本优势
单层板（单层 PCB）是在基础基材的单层覆上一层薄铜，经蚀刻形成线路图案。元器件直接贴装在线路面，无穿透基板的电气连接。这种极简结构直接带来更低的单价，因为其制造流程远少于双面板与多层板。
工程师常在小批量样机、消费电子、传感器、LED 显示等对高速信号或高密度布线无要求的场景使用单层板。由于无需电镀通孔，用料更少、加工时间更短，非常适合低成本制造。尽管结构简单，单层板仍需满足可靠性标准，以确保在实际环境中长期稳定工作。
成本节约主要来自：
材料消耗减少
制造流程简化
无需多层板的加强结构
蚀刻、焊接仅在单层完成，工时与设备占用大幅降低
工程师可进一步通过选用最小铜厚（如 1oz/ft²） 平衡导电性与经济性，让单层板成为 预算 优先项目的战略性选择。
最小化单层板成本的核心设计原则
高效设计始于布局优化，最大化利用板面、减少废料。
走线尽量加宽，避免过细线条带来的高精度蚀刻与高成本
遵循标准线间距（通常≥0.010 英寸），避免高端成像设备
元器件紧凑布局，缩小板面积，直接降低单价
避免走线直角弯折，提升可制造性、减少蚀刻偏差
提前进行热性能与电气性能仿真，避免反复改版增加成本
拼板（Panelization） 是降低成本的强力手段：多片相同电路板拼在同一生产版上，分摊开机成本、提升产出。设计中需预留 V-cut 或连接桥，方便分板且不损伤线路。使用标准拼板尺寸（通常 18×24 英寸）可最大化排版效率、减少废料。加入定位标（Fiducial）确保蚀刻与检测的精准对准。
材料选择对成本影响巨大：
低成本材料首选标准 FR-4
选用较薄基材（如 0.031 英寸）在保证刚度的前提下减少用料
铜箔按载流需求匹配，低功耗电路可用 0.5oz 铜箔降低成本
表面处理优先选用 HASL 实现 高性价比 可焊性
通用场合 Tg 值约 130℃即可满足稳定性
合理平衡可避免过度设计，破坏 预算 优势。
优化性价比的生产工艺

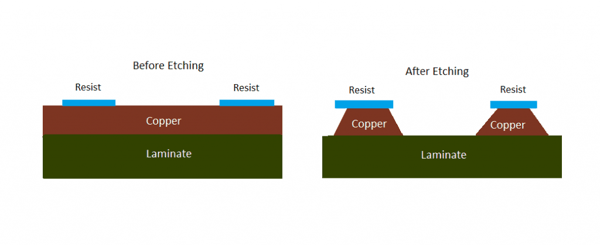

单层板核心工艺为光化学蚀刻，包括光刻胶涂覆、曝光、显影、铜层蚀刻。这种减成法在大批量生产中扩展性强、简单图案开机成本低。干膜光刻胶可在大板上均匀成像，支持样机与量产的低成本制造。
蚀刻后清洗去除残留物，按需涂覆阻焊。工程师通常指定镀锡防止裸铜氧化，成本低且能延长存放期。工艺控制保证蚀刻因子一致性，避免过蚀导致返工。
单层板钻孔需求极少，通常仅限安装孔，使用标准钻头即可，无需电镀。
丝印阻焊：成本极低，提供绝缘保护、防止短路
丝印字符：提供装配指引，复杂度低
烘烤固化：增强附着力
这些成熟、共用设备的流程让单层板成本始终处于低位。
降低单层板项目 PCB 成本的最佳实践
彻底审查规格，删除非必要功能
仅在必要位置涂覆阻焊或印字符，减少材料消耗
公差使用标准值（如孔径 ±0.005 英寸），避免高精要求拖慢生产
合并订单批量生产，摊薄模具成本
与厂家保持沟通，迭代优化可制造性设计
模具优化进一步节约成本：
复用钢网，避免一次性菲林
依靠定位标实现无治具真空吸附
拼板边缘条支持自动化搬运，减少人工
批量包装避免运输损坏
搬运与存储以低成本保障板件完好：
防静电袋 + 干燥剂，符合 JEDEC 防潮标准
真空包装延长保质期，无需充氮
标注批号便于追溯与失效分析
低成本生产中的质量控制策略
遵循 IPC-6012E 标准，确保单层板等刚性板的认证要求，包含明确的电气、机械、环境测试，不强制高端工艺。
可焊性测试：验证模拟老化后的润湿能力，关乎装配良率
弯曲与翘曲测试：限制在元器件装配可接受范围
温度循环测试：模拟实际应力，确认抗分层能力
切片分析：抽检铜厚均匀性与基材完整性
蚀刻深度监控：防止过蚀损伤线路强度
离子污染测试：避免潮湿环境下的可靠性风险
统计过程控制 SPC：监控良率，实现预测性调整
这些精准控制在保证性能的同时控制成本。
实际应用与见解
电源模块：单层板高效完成整流电路，粗线承载大电流，可直接装散热片，低成本支持消费适配器量产。
汽车传感器：稳定性强，抗振动符合 IEC 标准，紧凑尺寸适合恶劣环境，优先考虑性价比。
工程师通过以下方式控制超支：
审计设计文件密度，过细线条会抬高成像成本
审核拼板利用率，优化排版
跟踪材料波动稳定报价
与采购协同评审，优化单价
结论
高性价比 单层板 PCB 方案让工程师能在预算内完成功能设计。通过策略性选材、高效布局、简化流程，可在保证性能的同时最小化成本。
拼板、标准公差、符合 IPC 标准的质量控制，共同支撑起高性价比生产体系。FR-4 等低成本材料为可靠性打下基础。降低 PCB 成本需要从设计到交付的全局思考。遵循这些原则，项目可实现最佳平衡，在资源有限的环境中持续创新。
常见问题解答
Q1：影响单层板成本的主要因素有哪些？
A1：板尺寸、铜厚、拼板数量、公差。大板多拼版能显著摊低成本。标准 FR-4、最简表面处理也能降低费用。避免高精要求、优化蚀刻效率也能有效控费。
Q2：工程师如何为单层板选择低成本材料？
A2：主流选用 Tg 130℃的 FR-4，搭配 1oz 铜箔。较薄基材在保证刚度前提下减少用料。HASL 是高性价比可焊性方案。按 IPC-6012E 核对材料规格，避免过度设计。
Q3：哪些生产工艺最支持低成本 PCB 制造？
A3：光化学蚀刻、丝印阻焊最适合单层板低成本生产。拼板提升产出、摊薄模具成本。标准钻孔避免复杂工序。按 IPC-A-600K 进行在线检测减少返工。
Q4：如何在不降低单层板性能的前提下削减成本？
A4：使用宽松线宽、标准板厚、批量下单；删掉非必要过孔与阻焊；用定位标实现精准无治具加工；前期仿真发现低效设计；遵循 JEDEC 搬运规范提升良率。
