可逆逻辑：突破传统电路能耗瓶颈，赋能超算与量子计算
工科基础课程中，学生都会学习 逻辑电路 基础知识，而 逻辑电路 正是计算技术的根基。传统基础 逻辑电路 存在固有缺陷：每一次运算都会产生微量能量损耗。
对于绝大多数应用场景而言，这类能量损耗可以忽略不计。但针对每秒进行海量运算的高性能计算机（HPC），这种低效问题便不容忽视。在此背景下， 可逆逻辑 这一全新逻辑架构应运而生。
传统逻辑电路在部分运算过程中会丢失信息。根据 兰道尔原理 ，每擦除 1 比特信息，就会产生对应公式（1）所示的能量耗散。
电路会完整保留输入信号，运算结果也可逆向还原。可逆逻辑主要遵循两大基本准则：
l 每一组输出唯一对应一组输入
l 凭借输出可完整还原出原始输入
从真值表角度可以直观理解：每一组输入变量都对应唯一输出。这种可逆特性也可通过矩阵形式用公式（2）进行数学描述。
简单来说，将输出结果再次代入同一矩阵运算，就能还原出最初的输入数据。
首先来看非门（NOT 门）。它本身就具备可逆特性，每一种输入都对应唯一输出。在可逆逻辑体系中， 受控非门 （CNOT 门） 被广泛使用，它既能保证电路可逆，又可实现条件运算。
受控非门 包含控制位与运算位，工作规则如下：
l 若控制位为 0，电路不执行运算，输入信号直接输出
l 若控制位为 1，则对运算位执行非运算

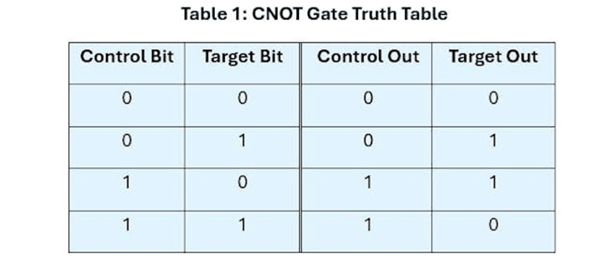

具体逻辑规则如表 1 真值表所示。
该门电路的数学表达式见公式（3）。

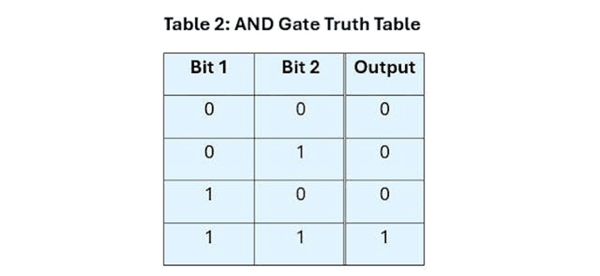

再来看结构更复杂的逻辑电路，以传统与门（AND 门） 为例，其真值表如表 2 所示。
传统与门本身不具备可逆性：两组输入最终仅得到一组输出，仅凭输出结果无法反推原始输入，运算结束后输入信息相当于被 “丢弃”。
若要将与门改造为可逆电路，必须把输入信号一并传递至输出端，因此输出端数量增至三路；输入端也需增设一路，额外引入一个固定为 0 的辅助位。完全可逆电路要求输入序列与输出序列一一对应，且能够相互还原，而 托佛利门 （Toffoli 门） 便是实现这一需求的解决方案。
托佛利门 是三输入、三输出的可逆逻辑门，也称作双控 受控非门 （CCNOT 门），是构建可逆逻辑电路的核心基本单元，其数学定义见公式（4）。

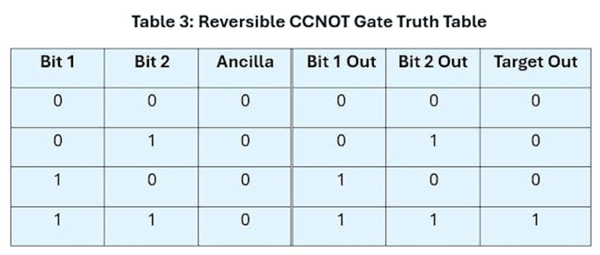

输入信号 a、b 会直接映射为对应输出，目标位则按照逻辑规则运算，且运算过程支持逆向还原。表 3 为双控受控非门的真值表。
从功能上看，该门虽可实现传统与门的逻辑效果，但本质应理解为对最后一位信号的受控取反。由真值表可见，大部分输入信号会直接直通输出，逆向运算即可轻松还原原始数据；最后一位信号的逆向推导规则如公式（5）所示。
由此可证，最后一路输出同样能够完整还原为原始输入。整个运算过程数据全程保留，不会产生信息丢失。
这类电路在提升能效的同时，也存在硬件代价：相比传统电路需要配置更多线路。例如双控受控非门需要三路输入、三路输出，而传统与门仅需两路输入、一路输出。
为何要追求这种能效优化？它真的能发挥作用吗？对于常规计算任务而言，传统逻辑电路完全可以满足需求，可逆逻辑并无明显优势。
但当运算规模提升至百亿亿次级的高性能计算场景时，在完成其他环节的优化后，可逆逻辑带来的能效提升就具备显著价值。 超算 完成大规模运算得到最终结果后，会逆向还原所有中间运算步骤，以此保留原始信息，避免因信息擦除转化为热能造成能量损耗。
可逆电路的另一大核心应用领域是 量子计算 ，在这里它不再是可选技术，而是必备基础。量子比特的特性决定了，计算过程中量子态会保持叠加或纠缠状态（即爱因斯坦所说的 “鬼魅般的超距作用”），仅在最终运算环节才会坍缩为确定数值。量子系统的中间状态需保持相干性，一旦进行测量就会导致量子态坍缩，因此运算过程中绝对不能擦除信息。
可逆逻辑并不会彻底取代传统逻辑电路。在绝大多数通用运算场景中，经典逻辑电路表现稳定，比特信息丢失所产生的热量也在散热设计可承受范围内。
但面向新一代高性能计算机与 量子计算 机，可逆逻辑是不可或缺的核心技术。这类前沿计算平台，也将成为人工智能、复杂计算仿真技术持续演进的重要基石。
