视觉处理增长挑战：重新思考多摄像头系统中的图像处理器架构
摘要
当前，图像处理工作普遍由系统主系统级芯片（SoC）完成。但随着摄像头数量增加、AI计算负载持续攀升，这套架构已逼近性能天花板。升级更高性能SoC虽是应对手段，但成本高昂，且无法从根源解决各计算模块争抢同一DRAM带宽的固有问题。分立式图像信号处理器（ISP）则提供了更具备可扩展性的实现路径：将图像处理任务剥离至一颗或多颗独立ISP芯片，为主SoC减负，使其聚焦核心本职工作 -- 感知、传感器融合与决策输出。分立式ISP在本地SRAM内完成图像数据的缓存与运算，图像链路无需访问域控制器的共享DRAM，彻底消除由DRAM访问带来的带宽争抢、额外延迟以及时序抖动问题。
本文梳理了汽车、机器人与无人机领域摄像头图像处理的发展趋势，阐述了分立式ISP架构在延迟、抖动、资源开销与可扩展性层面的核心优势。
多摄像头难题：一个普遍性限制
所有依赖多路摄像头数据流实现感知功能的系统，都要面对一项底层限制：中央处理器需要同步完成原始像素采集、ISP执行和AI推理等多项任务，所有任务会争夺同一DRAM带宽与计算余量。无论载体是车辆、机器人还是飞行器，摄像头数量上涨都会让资源抢占演变为设计瓶颈。
尽管汽车、机器人、无人机多摄像头智能视觉系统面临的架构挑战大体相近，但延迟、可扩展性、系统算力卸载三项指标的优先级，会随应用场景发生变化。对于终端产品厂商而言，这些参数绝非抽象技术指标，而是决定系统价值的关键抓手：
● 在对安全等级要求极高的汽车高级驾驶辅助系统（ADAS）中，端到端低延迟直接关系制动距离与法规合规能力。
● 在仓储和配送机器人领域，尽管运行速度通常较低，但延迟和抖动仍是影响实时响应能力的关键因素。
● 在无人机领域，低延迟与高效卸载相结合，能够在严苛的尺寸、重量与功耗（SWaP）限制下，实现灵敏的飞行控制和高质量的实时第一人称视角（FPV）视频传输。
● 跨摄像头数量的可扩展能力，帮助OEM基于一套通用硬件平台，覆盖多款产品型号、不同配置版本与衍生产品，灵活调配性能与成本。
各市场中传感器的激增
在不到十年的时间里，机器学习算法和AI应用对周遭世界的分析与解读量，已远超此前我们认为可能的极限。对于开发基于AI的应用的设计工程师而言，现有传感器技术种类繁多，包括视觉、声音、雷达和激光雷达等。然而，视觉传感器提供了一种独特便捷且灵活的方案，尤其是在实现三维空间感知的传感器融合技术中，这使得摄像头成为以下这三大市场中的主流感知模态。
汽车
紧急制动、车道偏离预警、自适应巡航、盲区检测、360°全景环视等各类ADAS功能，分别对传感器、信号处理提出差异化要求，涉及延迟、最小探测距离、处理器吞吐量等多项指标。如今搭载ADAS的车辆，正在为完全L5级自动驾驶打下技术基础。
现阶段ADAS车辆单车搭载6-8颗视觉摄像头，图像处理在专用ADAS电子控制单元（ECU）内部完成。随着道路安全成为多国立法重点，自动驾驶等级迭代持续提速，车载摄像头的搭载数量预计将大幅增长。Yole Group《2025 汽车成像报告》预测，2030年车载图像传感器出货量将突破4亿颗，复合年增长率（CAGR）8.1%。Grand View Research数据显示，2025-2030年全球ADAS市场复合年增长率可达12.2%。该增长主要源于各国法规以及新版NCAP安全评级的强制要求，ADAS不再局限于豪华车型，需要在全部整车平台实现标配。
除ADAS之外，手势交互、驾驶员及乘员监测、人脸识别等座舱新兴应用，进一步增加同一ECU的摄像头图像处理负载。

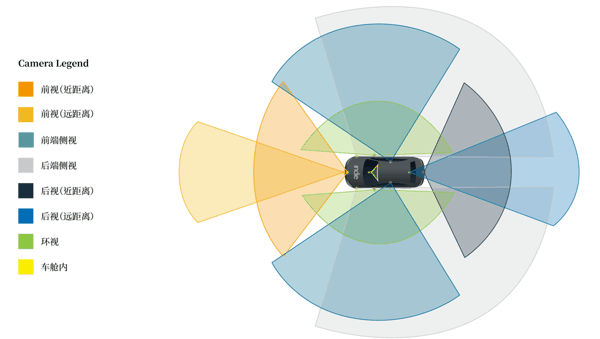

图1 典型的车辆摄像头配置 （图片来源：indie） 机器人和工业自动化
电商行业扩张、劳动力缺口、工业4.0普及，共同驱动自主移动机器人（AMR）、仓储机器人以及工业自动化市场高速增长。自主移动机器人当前市场规模约40-50亿美元，复合年增长率14-15%，预计2030年代初市场规模达到100-140亿美元（来源：Mordor Intelligence、Grand View Research）。仓储机器人增速更高，复合年增长率17-23%，市场规模将从当前70-150亿美元增长至2030-2034年的250-1170亿美元；目前仍有80%仓库尚未部署自动化设备，蕴藏巨大市场机遇（来源：Fortune Business Insights、Global Market Insights）。工业自动化是三者中规模最大、发展最成熟的赛道，现有市场规模2250-2750亿美元，保持9-11%稳健复合年增长率，预计 2030-2033年达到4350-5000亿美元（来源：MarketsandMarkets、Grand View Research）。
货运机器人、仓储自动化设备与人形机器人，依靠持续、低延迟、低抖动的视觉反馈，实现同步定位与地图构建（SLAM）、路径规划、障碍物预判以及作业执行。和汽车行业不同，机器人领域的扩容压力不只来自摄像头数量提升，还来自系统整体响应速度，以及在固定硬件平台上迭代新增导航算法、目标检测模型、远程操控等软件功能的开发节奏。
无人机
自动配送无人机在高速穿行于城市环境时，需要快速、精确的目标检测与感知。根据Grand View Research数据显示，自主无人机配送市场规模预计到2030年将达100亿美元，从2023年起的复合年增长率约为43%。对于这些平台而言，无论采用远程操控还是全自主模式，几乎瞬时的感知和视频反馈对于其在密集动态环境中安全导航都至关重要。亚毫秒级图像处理可缩短决策延迟，直接提升飞行安全性
分立式ISP架构的应用特定优势
尽管底层ISP架构是差不多的，但不同终端应用场景对延迟、卸载与可扩展性的侧重各有不同：
● 汽车（ADAS和座舱）： 低且可预测的延迟对于制动、转向和驾驶员警示等实时安全功能至关重要。将ISP任务分配至专用摄像头视频处理器，可释放中央域控制器的算力，使其专注于感知和传感器融合，而非像素级处理。跨摄像头数量的可扩展性，使汽车制造商能够基于单一电子/电气平台衍生出多种车型与配置级别，灵活调整摄像头数量和功能的增减，而无需重新设计中央SoC。
● 机器人（AMR、仓储、配送、人形机器人）： 尽管自主移动机器人通常以较低速度运行，但延迟、时序抖动和传感器同步仍是首要设计约束，因为即使是微小的传感器时序偏差，也会损害感知质量、传感器融合和闭环控制。稳定、低抖动的视觉处理简化了与惯性测量单元（IMU）、里程计和其他传感器的同步，并减少了计算密集型的软件补偿需求。这种确定性是无DRAM的ISP架构的直接结果：无需争用DRAM，图像传输时序变得可预测且边界可控。在此背景下，资源卸载成为关键赋能因素：当机器人厂商在固定的功耗和算力预算内持续迭代和添加导航、目标检测、避障和远程呈现等软件功能时，分立式ISP能够支持多摄像头集成，而无需昂贵的SoC升级，也不会增加端到端的延迟。
● 无人机： 在飞行器平台上，低延迟视觉可确保障碍物规避、飞行控制和第一人称视角（FPV）观看的快速响应，尤其在密集动态环境中。鉴于严苛的SWaP限制和有限的CPU/GPU余量，将ISP任务卸载显得尤为有价值。对立体及多方向摄像头的可扩展性支持，使无人机厂商能在尽可能少改动飞控计算平台的前提下，提供更丰富的态势感知能力或更高的自主级别。
纯SoC架构为何无法扩展
对于开发多摄像头视觉系统的工程团队，仅依靠中央SoC内置ISP的传统架构，很难满足摄像头数量增长带来的算力与延迟要求；多路视频流同步则进一步放大该挑战。SoC内部所有计算模块共享同一片DRAM，摄像头负载上升会引发资源竞争，影响范围不限于图像处理，还会波及依赖该DRAM的AI推理链路。DRAM访问本身具备不确定性，访问延迟会随并发请求发生波动，时序抖动顺着整条感知链路向后传递。
一种解决思路是选用性能更强的SoC，获得充足资源来支撑摄像头数量。但该方案成本高昂，且没有根除资源共享带来的底层矛盾。实际项目中，不少OEM要么过度拉高SoC规格，要么在系统边缘增加额外硬件复杂度。
另一条可行路径：把图像处理工作从域控制器SoC剥离，交由独立的ISP芯片完成，可单颗使用，也可集成至传感器集线器。软硬件解耦带来层层递进的收益：SoC的DRAM带宽得以留给推理任务；多摄像头同步交由专用硬件逻辑实现，不再消耗CPU资源；ISP流水线调优独立于SoC芯片迭代路线。分立式ISP方案，能够严格控制物料清单（BOM）成本与架构复杂度，同时维持平台通用性。
