Q-DPAK顶部散热封装如何安装？三种散热器固定方案详解

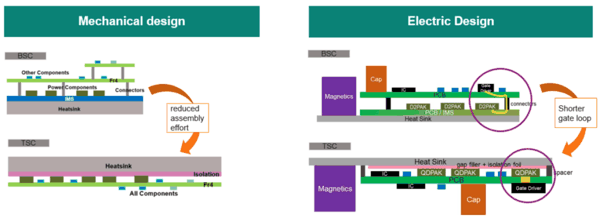

随着AI服务器电源、数据中心PSU和高功率密度电源的发展，传统底部散热（Bottom Side Cooling）方案逐渐面临热管理挑战和布局限制。Top Side Cooling（TSC）通过将热传导路径与功率PCB分离，可采用标准FR4 PCB，驱动电路及其他元件可灵活布置在PCB正反两面，从而实现更低热阻、更高功率密度以及更紧凑的系统设计。 从机械设计角度看，这种方案能减少PCB堆叠层数、缩小体积需求，同时降低互联与组装复杂度(如下图)。从电气设计角度而言，其重要优势在于更短的栅极回路和整体更低的寄生电感，从而实现更干净的开关波形并减少过冲现象。

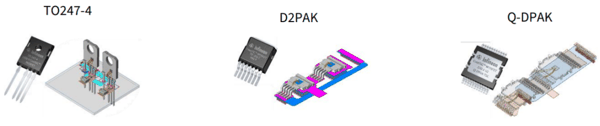

使用 顶部散热 器件在应用中具有如下优势：

1.系统复杂度降低‌

更少的PCB层数和互联结构，显著提升功率密度和系统可靠性‌；

简化组装流程，同时充分利用功率PCB的双面布局，进一步降低系统成本并提高可靠性‌。

2.成本与热管理优化‌

取消传统IMS基板，在保持系统低热阻（Rth）的同时降低材料成本‌。

3.电气性能提升‌

更短的回路设计有效降低杂散电感，改善栅极控制，从而减少系统损耗并提升整体效率。

Q-DPAK 顶部散热 封装不仅能够优化热性能，还能够缩短开关回路、降低寄生电感并提高系统可靠性。目前常见安装方案包括：

弹簧压接固定

铆钉或螺丝固定

导热粘胶固定

下面将逐一对这些安装方案进行详细解读。

01采用 散热器 弹簧进行固定

类似于传统 TO-220（插件式）封装，将器件安装到 散热器 上的常见做法是利用弹簧施加压力，将器件固定在 散热器 上。 Q-DPAK 也可以用类似的方式固定，弹簧可以安装在散热器加工出的固定槽或螺母座中，也可以直接将器件压紧在冷却板表面。

如下图所示，这种弹簧结构还可用于将覆有绝缘膜的 MOSFET 子板压接到铜冷板上。即使需要尝试不同的设计方案，也能够方便、快速地更换 MOSFET 板卡。

这种方法简单高效，不仅有利于热量在铜板上的均匀扩散，而且能够获得良好的散热效果。
