RK 3576 MIPI Camera ISP调试：客观标定与环境准备（上）
概述
在使用未集成 ISP 的摄像头模组进行系统开发时，ISP（Image Signal Processor，图像信号处理器）调试是决定成像质量的核心环节。ISP 作为相机系统的"大脑"，负责对前端图像传感器输出的原始信号进行后期处理。由于硬件物理特性的局限性以及人眼视觉感知的差异性，必须通过去卷积、校正、增强等算法流水线，使相机最终输出的图像在亮度、色彩、清晰度等方面达到最优效果。本文基于米尔 RK3576 开发板进行MIPI Camera ISP调试 ，为开发者提供图像信号处理器调试指南。
ISP调试 的必要性
ISP 调试的根本目的在于解决传感器、镜头等物理器件的缺陷，并还原符合人眼感知的真实场景。具体体现在以下三个方面：
1.弥补传感器的物理缺陷
o 光谱响应差异： 图像传感器的光谱响应曲线（QE）难以与人眼的视觉响应函数完全匹配，需通过色彩校正矩阵（CCM）进行适配。
o 噪点与坏点： 传感器在暗光下因半导体热运动易产生暗电流噪声，且可能存在固有坏点。需通过黑电平校正（BLC）、坏点校正（DPC）及降噪模块进行处理。
2.纠正镜头的光学畸变
o 镜头阴影： 受镜头光学特性影响，画面边缘进光量少于中心，导致四角偏暗，需通过镜头阴影校正进行补偿。
o 几何畸变： 镜头物理形状会导致图像变形，需通过几何校正算法修正。
3.还原真实的色彩环境
o 人眼具有"颜色恒常性"，能自动适应光源变化，而传感器不具备此特性，极易产生色偏。通过自动白平衡（AWB）算法校正色温偏差，确保在不同光源下白色还原准确，从而与人眼感知保持一致。
ISP调试 的分类
ISP 调试通常分为两个维度，以兼顾科学基准与视觉审美：
● 客观调试： 基于标准光源箱、色卡、图卡等设备，通过量化指标（如信噪比、色彩误差、清晰度等）建立科学的成像基准，确保系统参数的准确性。
● 主观调试： 侧重于"人眼感知"与"特定偏好"。在客观基准之上，根据项目需求或视觉审美，对色彩风格、锐化强度等进行微调，使成像效果更具质感。
调试准备
1.硬件准备： 米尔基于 RK3576 开发板、专业ISP调试灯箱，摄像头模组
2.摄像头资料准备
为确保调试方向正确，需提前准备以下关键文档与参数：
资料名称
内容说明
提供方
Sensor Datasheet
传感器规格书，包含寄存器定义、时序、驱动能力等核心参数
模组厂或 Sensor FAE
模组规格书
包含镜头 FOV、光圈值、畸变参数、焦距等光学信息
模组厂
Sensor 初始化序列
寄存器初始化代码，决定传感器上电后的工作状态
Sensor FAE
曝光配置公式
增益与曝光时间的计算方法，用于 AE 控制
Sensor Datasheet 或 FAE
模组靶向尺寸
用于光学对焦与畸变校正的尺寸参考
模组厂

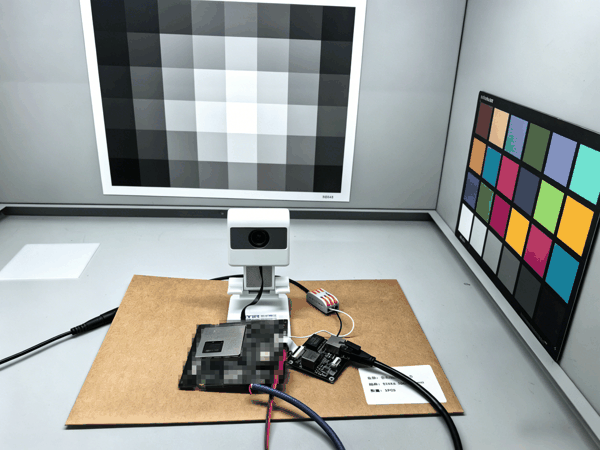

3.ISP调试实验设备
搭建标准化的光学实验环境是保证标定精度的前提：
²遮光器具： 镜头盖或遮光黑布，用于黑电平（BLC）标定，阻断外部光线干扰。
²标准光源： 配备至少 7 种标准光源（HZ、A、CWF、TL84、D50、D65、D75）及可调亮度光源，用于 AWB、CCM 等模块在不同色温下的标定。
²匀光片： 用于镜头阴影校正（LSC）标定，使光源均匀照射传感器。
²爱色丽24色色卡： 用于色彩校正矩阵（CCM）及自动白平衡（AWB）模块的标定。
²灰度渐变卡： 用于噪声分析、动态范围及 Gamma 曲线标定。
²棋盘格标定板： 用于几何畸变校正（LDC）参数提取。
环境搭建
1.buildroot 系统
下载 Linux 对应的 rkaiq_tool_server，并推送到板端运行
运行 rkaiq_tool_server，无报错，输出以下类似打印
Linux,Create domain socket success.
Found single camera node: /tmp/UNIX.domain0
Connect to /tmp/UNIX.domain0
rkaiq_tool_server connect AIQ success
lo IP: 127.0.0.1
eth0 IP: 192.168.1.173
2.Windows PC端
1.下载 RKISPTuner 工具，并打开运行

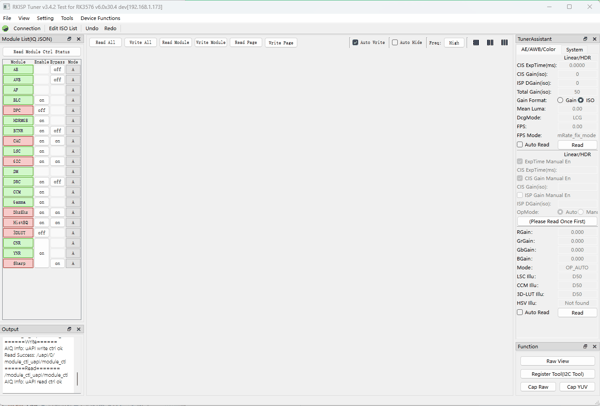

RKISPTuner主界面 3.连接与验证
■ 确认米尔 RK3576 开发板与 PC 网络互通（ping 测试板端 IP）
■ 在 RKISPTuner 中填入板端 IP 地址，点击"连接"
■ 连接成功后，工具界面左侧可看到实时预览画面
若连接失败，检查：
1.rkaiq_tool_server 是否正常运行
2.防火墙是否放行对应端口
3.板端 IP 是否正确（通过 ifconfig 确认）
摄像头标定

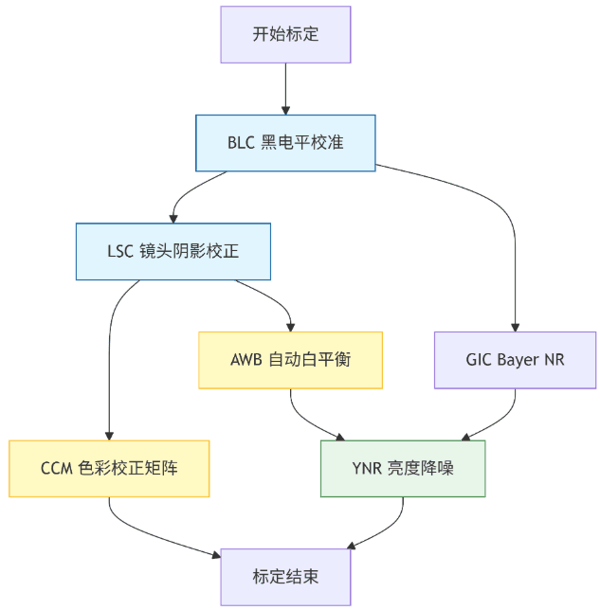

ISP标定流程顺序 ISP 各处理模块之间存在依赖关系（如 BLC 处理会在 LSC 之前），错误的参数将级联影响后续模块。因此，调试工作必须遵循以上的顺序：
■ 顺序原则： 严格按照标定流程执行（通常为：BLC -> LSC -> AWB -> CCM -> 其他），不要随意跳过或颠倒步骤。
■ 结果验证： 每完成一个模块的标定，须立即确认参数效果。若发现数据异常，需重新标定该模块，避免错误参数污染后续调试环节。
IQ 文件建议直接从 /etc/iqfiles/ 找个相近进行拷贝修改，减少工作量。直接使用 RKISP Tuner 生成 IQ json 文件，工作量较大
1.BLC（黑电平校正）标定
BLC 是整个 ISP 流水线的第一步，其作用是消除传感器的暗电流偏移，为后续模块建立正确的信号基准。
■ 遮盖镜头
使用镜头盖或遮光黑布完全遮住镜头，确保无光线进入传感器。这是标定黑电平的关键前提。
■ 采集 RAW 数据
在 RKISP Tuner 中切换到 BLC 模块页面，点击"Capture"采集当前黑帧 RAW 数据。建议在多个增益档位（1x、2x、4x、8x、16x）下分别采集，以获取不同增益下的黑电平偏移值。
■ 计算并写入 BLC 值
工具会自动统计各通道（R/Gr/Gb/B）的黑电平均值。将计算结果写入 IQ 文件对应字段。一般要求各通道黑电平值在 50~65 之间（10bit RAW），且 R/Gr/Gb/B 四通道差异不超过 2。
⚠️ BLC 值偏大会导致画面整体偏暗且动态范围减小，偏小则暗部出现彩色噪点。需精确标定。
2.LSC（镜头阴影校正）标定
LSC 用于补偿镜头中心和边缘进光量差异导致的亮度不均匀和色偏问题。
■ 架设匀光环境
将匀光片贴在标准光源箱上，确保照射到镜头的光线均匀柔和，无明显热点和暗角。
■ 采集匀光图像
在每种标准光源下（至少 D65、A、CWF、TL84）分别采集匀光图像。在 RKISP Tuner 中切换至 LSC 模块页面，点击"Capture"进行采集。
■ 生成 LSC 表
工具将自动计算各光源下的增益补偿表（Gain Table），补偿画面边缘的亮度衰减。确认生成结果后，保存至 IQ 文件。
✅ 验证方法：LSC 校正后，拍摄纯白墙壁或匀光片，检查画面四角与中心亮度差异应在 5% 以内。
3.AWB（自动白平衡）标定
AWB 模块用于在不同色温光源下准确还原白色，消除色偏。
■ 多色温采集
在标准光源箱的各色温光源下（HZ、A、CWF、TL84、D50、D65、D75），分别拍摄 24 色色卡。
■ 统计 WB Gain
在 RKISP Tuner 的 AWB 模块中，框选色卡白色区域，工具将自动统计 R/G/B 三通道的增益比（WB Gain），并生成不同色温下的白平衡增益曲线。
■ 写入 IQ 文件
将各色温下的 WB Gain 值写入 IQ 文件的 AWB 配置段。确认白色区域 R/G/B 三通道比值接近 1:1:1。
4.CCM（色彩校正矩阵）标定
CCM 通过 3×3 矩阵将传感器的色彩空间映射到 sRGB 标准色彩空间，修正光谱响应差异。
■ 色卡采集
在完成 AWB 标定后，在各标准光源下拍摄 24 色色卡。确保色卡充满画面 60% 以上区域。
■ 计算 CCM 矩阵
在 RKISP Tuner 的 CCM 模块中，框选色卡区域，工具将自动计算 3×3 校正矩阵。关注 ΔE（色差）指标，一般要求平均 ΔE < 5，最大 ΔE < 10。
■ 多色温矩阵融合
为适应不同光源场景，需在多种色温下标定 CCM，并通过插值算法实现色温间的平滑过渡。将各色温下的 CCM 矩阵写入 IQ 文件对应段落。
✅上篇小结： 至此完成了 BLC、LSC、AWB、CCM 的客观标定，建立了科学的成像基准。下篇将继续基于米尔RK3576开发板深入 AE、3DNR、锐化、Gamma、3D LUT 等主观调试，以及 IQ 文件烧录、常见问题排查，最终完成整个 ISP 调试流程。
