半导体封装与SoC设计：决定芯片性能与可靠性的关键环节
“半导体”牵动着股市行情，支撑着所有电子设备与系统运转，可以说撑起了现代世界的运转根基。但大多数人提起半导体，只会联想到硅基芯片 —— 由密密麻麻的逻辑门与元器件组成、构造精密的微型器件，也是电脑等设备的核心。
然而，芯片晶圆制造完成，仅仅走完了一半流程。真正让芯片具备可用功能的，还有一门完整专业学科： 半导体封装 。
然而， 半导体封装 绝不只是给芯片套上保护外壳、再贴装到电路板上那么简单。 封装工程 是一门交叉综合学科，涵盖电气、机械、散热、材料等多个领域，几乎涉及所有工程门类。
单单封装这一环节，就决定了芯片的性能、可靠性、可制造性、成本等关键指标。芯片设计人员完成电路设计、晶圆厂完成流片制造，而封装则是把芯片变成可实际应用元器件的关键一步。
如果你对 半导体封装 感兴趣，或是有意往这个方向规划职业发展，首先要整体理解现代电子产业的完整架构与逻辑。
说起半导体封装相关工作时，很多人都会误以为是产品纸盒、包装袋那种外包装。诚然，工业领域确实有纸箱包装工程相关专业，但半导体封装和普通外包装完全是两回事。
半导体封装，是将制造完成的裸芯片，封装在保护结构内部的整套工艺与设计体系；不仅保障芯片稳定工作，同时实现电气互联、 散热管理 以及系统集成适配。

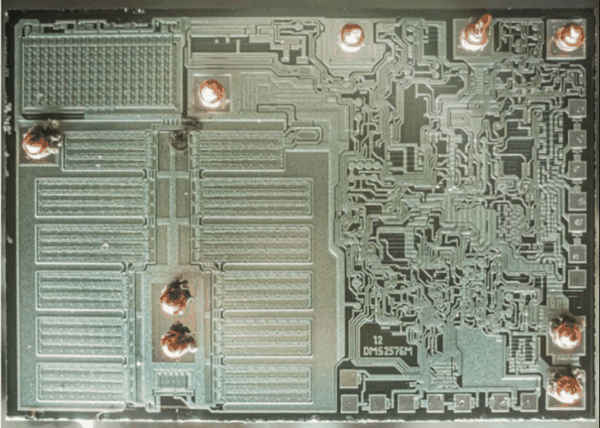

大众认知里的半导体，大多是硅晶圆制造完成后的裸芯片，也就是单颗裸晶粒。这里有张图片：半导体封装与 SoC 设计相关示意图，展示 TI 德州仪器 LM2576T 稳压芯片原始样貌。

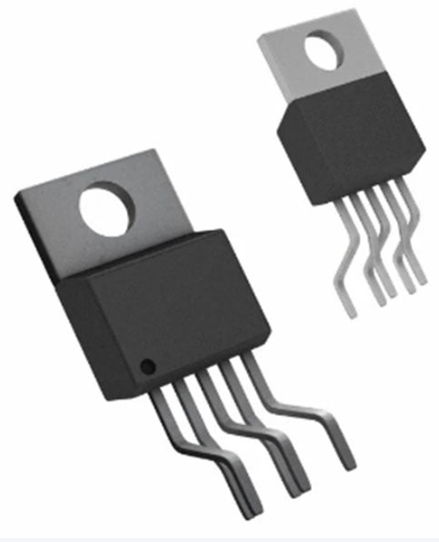

裸芯片内部结构精密，但本身极其脆弱敏感，无法独立工作，也难以直接集成到设备中。下图为半导体封装与 SoC 设计相关示意图，展示完成封装后的芯片成品外观。
封装的作用，就是把原始芯片转化为可商用、可量产的功能电子器件。同时提供机械支撑、结构防护、散热管控、稳定供电与整体工作鲁棒性。
在现代半导体行业中，封装早已不再是晶圆制造后的后置工序，升级为系统级设计的重要组成部分。
如今芯片制程不断微缩，行业瓶颈早已不再是传统的晶体管栅极尺寸，而是封装带来的物理限制与制造复杂度。芯片性能的持续提升愈发依赖封装技术，尤其在 SoC 片上系统设计中，CPU、GPU、内存等多个功能模块需要协同工作，封装架构起到了决定性作用。
前文提到，半导体封装是多学科交叉的系统工程，设计时需要兼顾多重维度因素。
·电气性能
想要芯片高效运行，硅裸芯片与 PCB 外部电路之间的电气连接必须稳定可靠，保障信号、电力、数据高效传输。原理和手工焊接元器件到电路板类似，需要完成芯片与封装引脚的可靠互连。常见方式有引线键合、倒装焊等。在高速数字电路、射频 RF 场景中， 信号完整性 是设计首要考量。
· 散热管理
大家日常使用电脑、手机一段时间后机身会发烫，原因是现代芯片晶体管密度极高、开关频率快，工作时会产生大量热量。温度过高会拖累性能、缩短设备寿命，严重时还会造成芯片永久损坏。
优质的封装设计可以搭建高效散热通路，把热量传导至散热器，减少局部热点堆积。这需要大量仿真分析与专业材料选型，优秀的散热设计能直接提升芯片性能与长期可靠性。· 机械可靠性
硅裸芯片本身质地极脆、极易受损。先进制程下的栅极与走线尺寸微缩到极致，水汽、粉尘、轻微应力都可能引发故障。我过往实习工作中经常接触机械应力相关课题，比如振动冲击、焊料疲劳、材料开裂等，都是封装可靠性设计的重点。
·电源供电设计
随着芯片集成度越来越高，供电设计难度也随之加大。高端处理器对供电稳定性、电压波动控制要求严苛，电路板上往往布满电源模块。封装设计阶段就要提前规划 电源分配网络 ，避免电压跌落、电磁干扰；同时裸芯片十分敏感，过流、电压尖峰都可能造成不可逆损毁。
综合以上设计要求不难看出， 封装工程 需要多领域专业知识融合：材料工程师负责基板与导热界面材料研发；电气工程师保障供电分配与电磁屏蔽；机械工程师优化结构应力与抗振动能力；热设计工程师仿真热流路径、制定散热方案。
这是一个包容性极强的领域，想要精通封装工程，需要涉猎多门类专业知识。对我而言，这也是绝佳的发展方向。我一直偏爱系统工程方向，凭借电气工程专业背景入行，再顺势深入微电子领域的其他分支，是非常理想的职业路径。
除了封装可靠性工程师之外，半导体封装领域还有多条热门职业赛道：
· 信号完整性 工程师
·热设计工程师
·材料工程师
·制造工艺工程师
·封装设计工程师
几乎所有工程类专业都能在这个领域找到适配岗位。如果你喜欢涉猎多领域知识，封装工程会是绝佳的跨学科发展路径，能够亲身影响终端设备实际性能，接触硬件底层研发。
未来随着光子学技术融入、芯片架构愈发复杂，封装行业前景更加广阔。全球各国都在加码半导体制造与 先进封装 产线投资，入行工程师将拥有长期稳定的职业发展机遇。
半导体封装是电气设计落地到实际终端应用的真正桥梁。当晶体管制程微缩逐渐触及物理极限，封装已经成为技术创新的核心驱动力。多芯片堆叠、异构集成封装等技术，持续推动芯片性能优化与产业升级。
对于想踏入微电子行业的人来说，半导体封装是一条兼具趣味性、多学科属性、前景广阔的优质发展赛道，共同塑造未来科技发展格局。
