存储卡连接器：SD卡、SIM卡与智能卡如何与设备实现接口
固态存储卡广泛应用于各类电子设备与系统中，用以拓展设备实用性、丰富功能、提升使用便捷度。显而易见，绝大多数存储卡都需要搭配适配的连接器，才能与主机设备对接导通。在设备持续小型化的趋势下，所用的 存储卡连接器 （卡座）必须具备长期稳定的硬件性能。在深入讲解连接器之前，我们先快速了解存储卡技术基础。
什么是存储卡
存储卡是一种小型便携的固态存储器件，可数字化存储照片、视频、音乐及各类文档资料。它依托 20 世纪 80 年代诞生的闪存技术，断电后仍可保存数据。
闪存属于非易失性存储，采用浮栅晶体管结构；由于无机械运动部件，具备读写响应快、可靠性高的特点。该技术支持电子擦除与重复写入编程，非常适合安全存储数据与快速调取文件。
自问世以来，存储卡历经多轮技术迭代，主要朝着尺寸更小、容量更大两大方向升级。目前主流类型包括：
SIM 卡（用户识别模块卡）
通过内置微芯片存储移动网络套餐信息与用户身份数据，主要用于网络通信联网。借助国际移动用户识别码（IMSI），可识别用户身份，使智能手机、平板、智能手表实现通话、发短信及移动数据上网。
SIM 卡规格尺寸演变：
标准大卡：85.6 × 53.9 mm
迷你 SIM 卡：25 × 15 mm
微 SIM 卡：15 × 12 mm
纳米 SIM 卡：12.3 × 8.8 mm
最初的标准大卡与信用卡尺寸一致，现已淘汰。如今用户常说的标准 SIM 卡实际指迷你 SIM 卡；在手机应用中，迷你 SIM、微 SIM 已基本被纳米 SIM 卡取代。
SD 卡（安全数码卡）
兼具数据存储与传输功能，可存放照片、音乐、视频及各类文件，拓展设备机身存储空间，广泛用于智能手机、数码相机、平板、掌上游戏机等设备，是目前市场主流的存储卡规格。
尺寸等同于信用卡，内置集成电路芯片，可实现身份识别、金融支付、数据加密等拓展功能。与普通存储卡相比， 智能卡 分为接触式（物理触点连接）与非接触式（无线射频）两种，但都需要设备搭配专用读写读卡器。

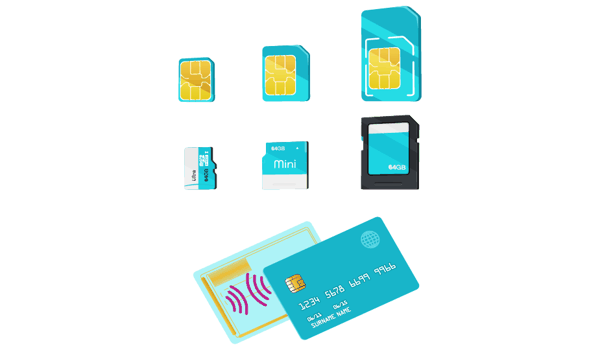

配图：各类存储卡尺寸对比 不同存储卡的外形尺寸与功能规格差异显著
什么是 SD 存储卡
SD 存储卡标准由 SD 协会于 1999 年正式发布，专为便携设备数据存储设计。历经多年迭代，存储容量不断提升，并衍生出更小尺寸规格。
目前 SD 卡分为三种物理尺寸：
标准 SD 卡：32 × 24 mm
迷你 SD 卡：21.5 × 20 mm
微型 SD 卡（microSD）：15 × 11 mm
同时按存储容量分为四个等级：
SDSC 标准容量：最大 2GB
SDHC 高容量：2GB～32GB
SDXC 扩展容量：32GB～2TB
SDUC 超大容量：2TB～128TB
SD 卡还划分多种传输速率等级，适配普通存储、高清视频高速录制等不同应用场景。
存储卡连接器 插拔方式
SIM 卡与 SD 卡都需要专用物理连接结构与设备对接，连接器必须保证插拔顺畅、连接可靠。目前主流 存储卡连接器 分为三种结构类型：
直插直拔式
直接将卡片推入卡槽即可固定，无锁扣结构；取下时直接拔出，结构简单。
按入按出式
推入卡片完成锁定导通，再次按压依靠弹簧结构自动弹出，插拔均有清晰卡扣声响，也叫推入自动弹出式。
翻盖式
连接器自带翻盖锁紧结构，扣合后牢牢固定卡片，在振动环境下也能保证触点接触稳定。
存储卡连接器触点定义解析
SD 卡与 SIM 卡均通过卡身上预设的电路触点（引脚）与连接器导通，实现和设备的通信交互。每个引脚对应独立电路与专属功能，这种引脚功能定义布局称为触点定义 / 引脚定义。
存储卡通过主板焊接的专用卡座与设备连接，连接器有多种版本规格，适配不同卡片形态与产品设计需求。
SD 卡连接器触点
SD 卡历经多代升级，衍生多种接口标准以满足更高传输速率。
标准全尺寸 SD 卡通常为 9 个触点，microSD 一般为 8 个触点；具体引脚数量与布局随卡型变化，高速规格需配置更多引脚。
现代 SD 卡支持多种通信协议：
SPI 串行外设接口：带宽较低，结构简单，多用于入门级开发与创客项目。
SD 总线接口：包含默认速度、高速、UHS-I / UHS-II / UHS-III 等标准，部分高速规格需增加引脚排数。
PCIe/NVMe 接口：用于 SD Express 超高速存储卡，面向极致高速应用场景。
SIM 卡连接器触点
SIM 卡根据尺寸不同，引脚为 6 脚或 8 脚。
8 脚 SIM 卡引脚功能定义：
VCC 供电电源
GND 接地
CLK 时钟信号
I/O 串行数据输入 / 输出
VPP 编程电压
RST 复位信号
RFU 预留功能引脚（通常占用 2 个）
6 脚 SIM 卡 引脚为：VCC、GND、I/O、VPP、RST、CLK。
部分连接器额外带有卡检测引脚，SIM 卡本体无对应触点；插入卡片后，弹片接地触发检测信号，告知设备已插卡。

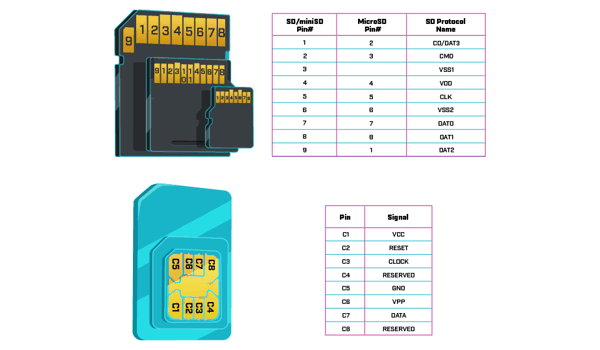

配图：SD 卡与 SIM 卡引脚定义示意图 SD 卡和 SIM 卡虽都采用串行通信，但引脚定义差异很大。
智能卡 连接器触点
智能卡为信用卡规格，内置处理器及 RAM、EEPROM、ROM 等存储介质。可通过金属触点接触式通信，也可通过射频非接触式与读卡器交互。智能卡连接器支持卡片便捷插拔与读写，其触点功能命名与 8 脚 SIM 卡完全一致。
存储卡有哪些技术标准
和其他电子设备一样，存储卡持续迭代升级，功能更强、速度更快、尺寸更小巧。
存储卡、智能卡及连接器的设计参数，主要遵循 ISO 7816 与 ISO 7810 两大国际标准规范。相关规格会根据市场需求持续更新迭代，存储卡与连接器厂商通常都会参与标准制定与升级。
存储卡连接器的使用寿命
SIM 卡与 SD 卡使用寿命通常为 5～10 年，受读写频次、插拔次数、使用环境等因素影响。
和其他机电元件一样，存储卡连接器（含智能卡卡座）的耐用性取决于结构设计、材料工艺、制造品质。正规品牌连接器稳定性更强。
若产品设计需要高频插拔、恶劣环境使用、防静电 ESD 保护、带锁定及防护功能，建议与供应商技术工程师深度对接，匹配合适规格。
存储卡连接器常见应用场景
SIM 卡的出现实现了移动设备高效联网，SD 卡则凭借安全便携的数据存储与传输能力，极大拓展了设备功能。从早期手机、便携设备起步，如今应用场景已拓展至各类新兴领域：
家庭安防系统
游戏主机及便携娱乐设备
VR/AR 虚拟现实头显
智能眼镜
物联网设备
无人机
数字标牌
可穿戴电子产品
平板电脑
GPS 导航设备
车载数据存储
总结
如今存储卡技术为全球电子产品打造了高性能硬件与服务支撑，赋能商务办公、日常生活与娱乐体验。市面上有丰富规格的连接器，适配不同尺寸规格的 SD 卡、SIM 卡，包含卡座、弹出机构、转接座、适配器等配件。
SD 卡、SIM 卡、智能卡连接器均支持上贴 / 下贴贴片安装，外形极致紧凑，适配各类小型化产品设计。
Same Sky 高可靠性互连器件，可提升终端用户使用体验与产品满意度。随着各类新兴技术落地市场，存储卡解决方案的市场需求还将持续增长。
核心要点
存储卡连接器实现 SIM 卡、SD 卡、智能卡与主机设备之间的通信交互。
存储卡连接器主流插拔结构：直插直拔式、按入按出式、翻盖锁紧式，保障插拔与连接可靠性。
SD 卡连接器随卡型规格不同而有差异，支持 SPI、SD 总线、PCIe/NVMe 等多种数据协议。
SIM 卡与智能卡连接器遵循标准引脚定义，负责供电、数据、时钟信号传输，部分带插卡检测功能。
连接器设计需考量耐用性、插拔寿命、防静电 ESD、小型化适配等关键要素。
SD/SIM/ 智能卡连接器均有紧凑型贴片封装，适配现代消费电子与工业电子产品。
广泛应用于智能手机、可穿戴设备、车载系统、物联网设备、数字标牌等领域。
