别再只优化器件：电力电子正在进入“系统级优化”时代
效率和功率密度已经成为下一代 电力电子 系统最关键的性能指标，尤其是在移动出行、数据中心基础设施和可再生能源领域。
过去，系统级功率密度大约每两年提升 10%至20%，呈现稳定的线性增长趋势。然而，超大规模数据中心、牵引系统、航空航天平台以及神经技术等新兴领域不断增长的能源需求，正在推动这一趋势加速。因此，当前的技术路线图正逐步转向指数级增长趋势，预计系统级功率密度有望每两年翻一番。

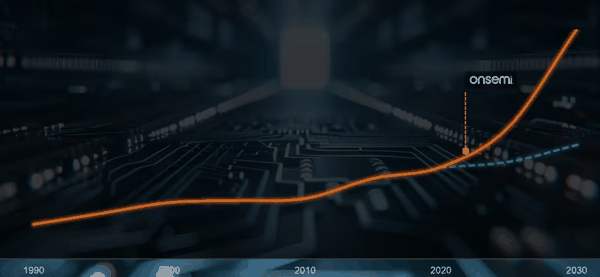

图1： 电力电子 系统功率密度的历史与未来趋势
现代 电力电子 系统由功率半导体、无源元件、散热解决方案、控制软件和机械集成等多个部分紧密耦合而成。单独优化这些组件固然能够带来一定改善，却无法释放整个系统的全部性能潜力。
本文将介绍一种 系统级优化 方法，并阐述为什么打破不同设计领域之间的传统壁垒，对于进一步提升系统性能、满足当今最严苛且对系统至关重要的应用需求至关重要。
2. 系统级优化 的驱动因素
2.1 电气化与电力需求增长
电动汽车、热泵以及可再生能源的整合正在显著推高地区乃至全球的电力需求。与此同时，单个地区的数据中心耗电量已经达到吉瓦级，而随着人工智能工作负载快速增长，其电力需求还将进一步攀升。在大规模部署条件下，即使转换环节的效率只有小幅提升，也能够带来可观的节能效果，同时降低冷却需求和运营成本。
与此同时，监管要求和可持续发展目标的实现进度，是以整个系统的效率来衡量，而不是以单一元器件的性能改善来衡量。这使得优化重点从单个器件转向了整个系统中的整体能量流。
2.2 元器件级优化的局限性
SiC MOSFET和GaN HEMT等宽禁带器件与硅器件相比，能够提供更低的开关损耗并支持更高的工作频率。然而，如果系统性能仍受到寄生电感、散热瓶颈或控制策略设置过于保守等因素的限制，这些器件的全部潜力就无法得到充分发挥。
例如，降低晶体管的开关损耗之后，直流母线电容、栅极驱动动态特性或冷却系统反而可能成为新的限制因素。在这种情况下，如果优化仅限于单个元器件，实际上只是将损耗从系统的一个部分转移到了另一个部分，而没有真正降低系统的总体损耗。
随着功率密度不断提高，这些因素之间的相互影响变得越来越重要，也进一步凸显了采用系统级设计方法的必要性。
3.从元器件“孤岛”走向系统思维
传统的电力电子设计通常采用分层结构：半导体选型、封装、散热、无源元件和控制等环节基本被视为彼此独立的设计步骤。这种“孤岛式”方法虽然能够简化项目组织和职责分工，却从根本上限制了系统整体能够达到的性能水平。
相比之下， 系统级优化 将电力电子转换器视为一个集成的机电系统，同时评估电气波形、热行为、机械约束和控制动态特性。这样就能够在多个相互竞争的目标之间进行合理权衡，例如：
开关速度
电磁干扰（EMI）
热循环
部分负载条件下的效率
长期可靠性
打破职能“孤岛”并不意味着放弃各领域的专业知识，而是需要建立结构化接口和共享指标，让不同专业都能够围绕共同的系统目标发挥作用。
3.1 让系统优化真正落地
在实践中，系统级优化首先要针对不同专业领域建立一套共同的性能目标，包括效率图谱、热限制、成本约束和动态性能等。
一个简化的牵引逆变器系统可以很好地说明各部分之间的相互作用：
功率级（SiC逆变器）决定开关损耗和 dv/dt 特性
电机决定对电流纹波的敏感度以及铁损和铜损
热管理系统限制允许的开关能量和电流密度
控制策略决定开关频率、调制方式和工作点
这些要素构成了一个高度耦合的系统。改变某一个参数，例如开关频率，会同时影响损耗、EMI、热裕量，甚至电机效率。
因此，工程师越来越需要采用迭代式系统级探索方法，将仿真、硬件评估和针对具体应用的参考设计结合起来，逐步找到最优解决方案。
4.通过系统优化提高效率
4.1 以汽车牵引逆变器为例
在电动汽车中，动力系统效率在很大程度上取决于牵引逆变器与电机之间的协同作用。对二者进行协同优化，带来的效率提升明显高于只优化逆变器。由此实现的续航里程提升幅度，可以达到仅优化逆变器时的四倍以上。要做到这一点，关键不是分别追求各个组件自身的最优性能，而是通过协同优化，使整个系统达到全局最优。
评估这些权衡并不能只依赖理论分析。工程师通常会使用参考逆变器平台，在接近实际应用的工作条件下测试：
半导体选型
布局寄生参数
冷却方案
控制策略

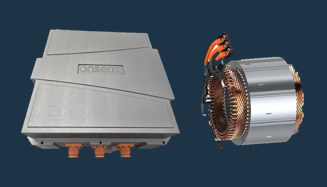

图2：逆变器与电机组成的系统 例如，现代基于SiC的牵引逆变器平台可以帮助工程师探索：
不同行驶工况下开关频率与效率之间的权衡
逆变器开关行为与电机损耗之间的相互影响
封装和布局对寄生电感及电压过冲的影响
瞬态负载条件下功率模块与冷却系统之间的热耦合
最优工作点来自逆变器开关特性与电机损耗特性之间的平衡。系统级视角能够确保同时降低两者的损耗，而不是分别进行孤立优化。
4.2 电气与热设计协同优化
上述示例只考虑了两个子系统，而整车层面的系统级优化所涉及的因素和可优化空间要大得多（见图3）。只有对各个相关子系统进行协同优化，才能充分发挥整车系统的性能潜力。更高的开关频率可以缩小无源元件尺寸，并改善动态性能，但同时也会增加开关损耗和热应力。另一方面，增强冷却能力虽然能够降低结温，却也会增加体积、重量和成本，从而降低整体功率密度。
系统级优化通过联合建模电气损耗和热阻来量化这些权衡。例如，如果功率模块与冷却系统之间能够实现良好的热耦合，就可以采用更高性能的开关策略，同时又不会超出结温限制。但是，冷却系统必须能够应对瞬态热负荷，而不能只基于保守的稳态工况进行设计。将电气和热设计视为相互依赖而非先后独立的两个领域，可以帮助设计人员在保证可靠性的同时，避免采用过于保守的设计裕量。

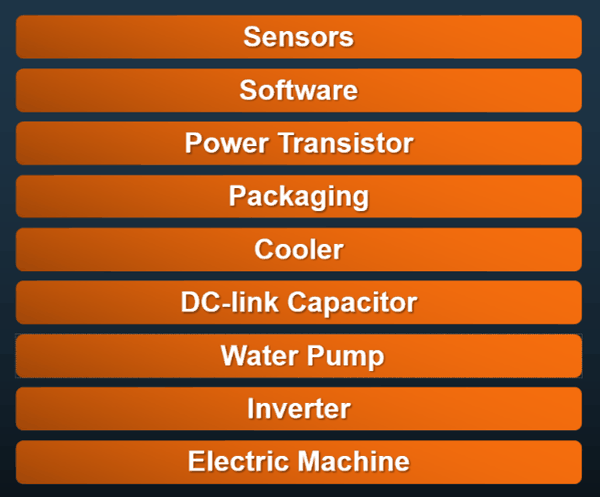

图3：电动汽车的系统级优化涉及多学科的协同设计 5.控制与软件成为系统级优化的关键推动力
控制算法和嵌入式软件正日益成为决定系统效率和鲁棒性的关键因素。自适应调制方案、动态栅极驱动控制以及根据工作点调整的开关策略，可以帮助转换器在较宽的负载范围内保持高效率。
在经过系统优化的设计中，控制软件不再是后期才考虑的附加项，而是一个核心优化变量。借助精确的传感数据和热模型，软件可以：
补偿硬件局限
减轻寄生效应
使系统能够更接近物理极限运行
将软件纳入系统级优化还意味着未来可以在无需改变硬件的情况下，通过软件更新进一步改善性能。
6.直流母线、磁性元件与无源元件
无源元件往往是高功率密度系统中容易被忽视的瓶颈。直流母线电容、母线结构和磁性元件都会显著影响开关行为、EMI和可靠性，其电气性能也与元器件的物理布局及热耦合密切相关。
系统级优化会明确考虑开关瞬态、寄生电感以及电容技术之间的相互作用，从而：
降低电压过冲
改善 dv/dt 控制
降低整体损耗
同样，优化后的磁性元件设计，也需要在统一框架下综合平衡铜损、磁芯损耗、散热和声学噪声。
7.多学科设计与并行开发
系统级优化面临的一大挑战其实并非来自技术本身，而在于如何实现不同专业领域之间的协同。电气、机械和软件工程师通常采用依次推进的方式开展工作，这会导致开发周期延长，并造成系统集成效果不理想。
未来的电力电子系统需要采用并行、多学科协同开发的方法，让设计迭代能够同时贯穿整个技术栈。这种方法可以：
缩短设计周期
更早发现系统级的设计权衡
避免后期代价高昂的重新设计
实现持续优化，而不是在不同开发阶段之间设置固定的“设计冻结点”
8.高级建模、数据与验证的作用
精准的系统级优化依赖于能够反映不同组件之间相互作用的高保真模型，包括：
电气模型：包含真实的寄生参数和开关行为
热模型：将结温与冷却架构和环境条件关联起来
控制模型：反映实时控制约束、传感器精度以及通信延迟
如今，数据驱动方法和人工智能技术越来越多地被用于分析和比较不同设计方案，并开展敏感性分析。但这些工具是对物理洞察的补充，而不是替代。真正有意义的优化，仍然需要明确哪些参数会对系统性能产生实质影响，哪些参数的变化只是次要因素。
例如，系统级电源仿真工具可以根据真实的半导体特性对逆变器级进行建模，其中包括：
开关损耗
电容特性
随温度变化的器件特性
这使工程师能够在设计早期评估：
不同工作条件下的效率
开关行为和 dv/dt 限制
器件与冷却系统之间的热相互作用
同样重要的是实验验证。系统级优化必须通过有针对性的测量进行验证，以确认实际工作条件下预测的损耗分布、热行为和动态性能。
通过将器件级模型与系统级仿真环境结合，工程师可以在实际硬件验证之前快速评估不同设计方案，找到性能更优的工作范围。
9.从渐进式改进迈向突破性创新
过去，重大技术突破往往并非源于渐进式改进，而是来自对基本假设的重新思考。从硅半导体向宽禁带半导体的转变，就是这种范式转变的典型例子。同样，未来效率的大幅提升也可能来自架构层面的变化，例如：
更高的直流母线电压
集成式驱动单元
先进冷却技术
软件定义的功率级
而这些创新，都可以通过整体化的系统设计得以实现。因此，要在电力电子领域保持领先，需要培养一种鼓励跨学科思考、挑战既有做法，并为实现突破性创新而接受可控风险的文化。
10.对产业与科研的意义
对于产业界而言，系统级优化可以通过以下方式直接转化为竞争优势：
提高效率
减少材料使用
提升可靠性
缩短产品上市时间
对于高校和科研机构而言，则意味着需要建立更加综合的课程体系和研究项目，打破传统学科之间的边界。
半导体制造商、系统集成商和最终用户之间的紧密合作也将变得越来越重要，因为许多潜在的优化空间并不在单个元器件本身，而在于不同组织和系统之间的协同。
结语
下一代电力电子系统的竞争力，将不再取决于单个元器件能实现多大的性能突破，而将取决于系统级优化能否得到有效实施。在电气化和可持续发展目标的推动下，要实现更高的效率和功率密度，就必须对半导体、无源元件、冷却系统和控制软件进行协同设计。
