齐纳二极管:工作原理、用途及在保护电路中的应用


速读:本文将从基础开始,介绍齐纳二极管的工作原理及其具体应用方法。 齐纳二极管:工作原理、用途及在保护电路中的应用2026年10月10日11:30电子产品世界齐纳二极管(稳压二极管)一种通过反向接入电路并使其在击穿(Breakdown)区工作,从而在一定电流波动范围内保持端电压基本恒定的半导体器件。 齐纳二极管的设计是当反向电压超过特定阈值时,会流过较大的反向电流,从而维持二极管两端的电压基本恒定。 本节将解释齐纳击穿与雪崩击穿的区别、反向偏置时作为电压调节器(稳压器)的作用,以及具体如何对反向电压进行钳位。
2026年10月10日 11:3

齐纳二极管 (稳压二极管)一种通过反向接入电路并使其在击穿(Breakdown)区工作,从而在一定电流波动范围内保持端电压基本恒定的半导体器件。 齐纳二极管 利用其反向击穿时的稳压特性,实现电压稳定和过压保护功能。在常见的应用中, 齐纳二极管 在LED的反向电压保护/过电压保护、传感器电路中的基准电压稳定以及电源线路的过电压保护(对于较大浪涌,通常使用TVS二极管)等方面发挥着重要作用,在实际电路设计中有着广泛的应用。本文将从基础开始,介绍齐纳二极管的 工作原理 及其具体应用方法。

齐纳二极管的基础知识

要理解齐纳二极管为何能在反向特定击穿电压下表现出稳压特性,有效的途径是将其与普通二极管进行比较,并了解其内部结构与种类。将齐纳二极管接入电路时,它可将输出电压钳位在近乎恒定的电压,因此被广泛应用于从使负载电压稳定到过电压保护等众多场景。

齐纳二极管的定义和基本原理

齐纳二极管的设计是当反向电压超过特定阈值时,会流过较大的反向电流,从而维持二极管两端的电压基本恒定。该阈值被称为“齐纳电压”。当施加在二极管上的反向电压超过齐纳电压时,耗尽层内产生的电场会引发隧穿效应和碰撞电离,使反向电流急剧增加,从而使二极管引脚间的电压稳定在接近恒定的值。

该特性是通过在高浓度掺杂的PN结内部产生的强电场引发的“齐纳击穿(低电压区)”和“雪崩击穿(高电压区)”来实现的。与普通二极管在高反向电压下会发生破坏性故障不同,齐纳二极管被设计为能够在不发生破坏性故障的前提下,以稳定的状态持续进行反向工作。

齐纳二极管的 工作原理

齐纳二极管的特点是能够将电压钳制在齐纳电压附近,并在额定范围内稳定地通过反向电流。本节将解释齐纳击穿与雪崩击穿的区别、反向偏置时作为电压调节器(稳压器)的作用,以及具体如何对反向电压进行钳位。

齐纳击穿与雪崩击穿的区别

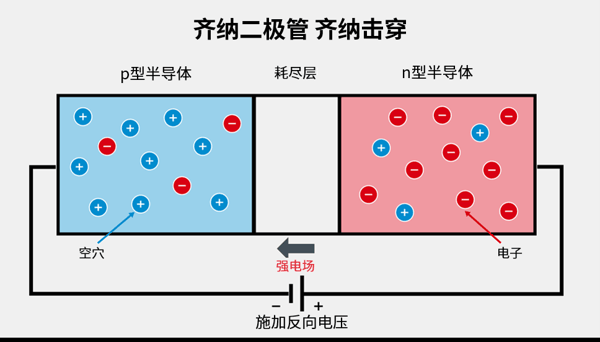

不断提高反向电压,进入击穿区域时,主要会发生“齐纳击穿(隧穿效应)”和“雪崩击穿(碰撞电离)”两种现象。具体哪种现象占主导地位取决于电压范围。通常情况下,为了获得较低的击穿电压(大约在5〜6 V以下的范围),需要进行高浓度掺杂。这使得耗尽层变薄,容易形成强电场。其结果是以隧穿效应引起的载流子迁移为主要因素的齐纳击穿占据主导地位,即使电压发生微小变化,反向电流也会急剧增加。

另一方面,要实现较高的击穿电压(通常指6V以上的范围),需要进行低浓度掺杂。这使得耗尽层变厚,载流子在电场中加速与原子碰撞,生成电子-空穴对(碰撞电离),导致载流子增加。其结果是电流急剧增加,雪崩击穿成为主要现象。另外,在5~7V附近的电压带,齐纳击穿和雪崩击穿也可能混合出现。

齐纳二极管的主要 用途

利用其反向偏置下的钳位工作和相对稳定的电压水平,齐纳二极管被广泛应用于电子电路中的多种 用途 。本节将介绍一些在实际应用中常见的具体案例(过电压保护、生成电压基准等)。

用作电压基准

齐纳二极管能够在数V〜十几V的范围内,以相对较少的器件数量生成所需的基准电压(Reference Voltage)。例如,为了稳定模拟电路中比较器或运算放大器的输入基准电压,可通过反向连接齐纳二极管,并施加适当的齐纳电流,从而获得接近齐纳电压的稳定基准电压。在高精度应用中,除了考虑温度特性、经年老化之外,有时还需关注初始容差(精度)和噪声的影响,因此也会使用专用的基准电压源IC。但在需要控制成本和电路规模的场景,齐纳二极管依然是十分有效的选择。

齐纳二极管存在齐纳电压随温度变化而发生波动的“温度系数”。在要求高精度的场景,需要充分评估其温度特性,并根据需要内置温度补偿电路,或在设计上预估到工作环境的变动,这非常重要。另外需要注意的是,虽然小电流工作可以抑制功耗,但如果工作电流过小,可能会导致齐纳电压变得不稳定。
