MCU与射频仪器融合：嵌入式高频测量混合实现方案

速读：

2026年06月11日 17:09

传统高频射频采集功能仅搭载于专业实验室设备与FPGA平台。现阶段行业衍生出混合开发方案，利用微控制器、单板计算机搭配外置FPGA射频前端，即可在嵌入式设备中实现MHz级信号测量与波形生成，无需开发者编写FPGA底层代码。

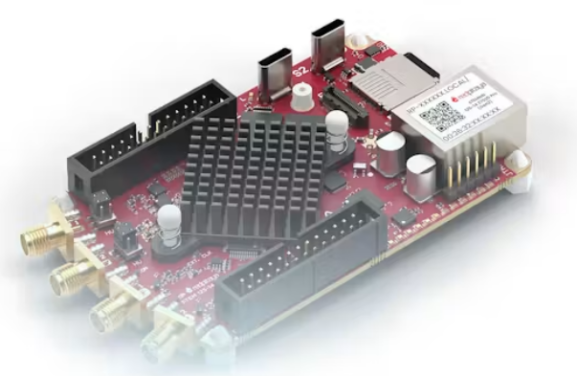

Red Pitaya STEMlab 125-14 Z7020 Gen 2硬件图方案运行原理

微控制器擅长逻辑控制，但无法处理高频射频信号。该混合架构分工明确：MCU或单板计算机负责系统调度、设备联动；Red Pitaya这类基于FPGA的专用设备，专职完成高速射频采集与运算，双方通过SCPI、UART等标准化指令完成通信。

微控制器是原型开发、教学与自动化项目的主流控制载体，但硬件本身无法直接采集、生成高带宽射频信号。目前主流解决方案逻辑统一：由微控制器负责系统逻辑调度与整合，外置专用设备承担射频信号处理工作，两者依靠标准化指令接口完成联动。开发者无需掌握FPGA编程技术，即可使用高频测量功能。

三大典型应用场景

设备预测性维护

依托Arduino与Red Pitaya监测离心泵运行状态。设备振动信号由FPGA前端分析处理，输出振幅、频率等数据；单片机负责数据分析、故障预警、数据上传，可识别气蚀、轴承磨损等故障。

工业串口自动化测试

Arduino可通过UART串口下发指令，远程控制Red Pitaya完成波形生成、高频采样，并接收频谱、相位等反馈数据，以此完成产品质检、继电器控制等自动化作业，适配产线批量测试。
