电力需求攀升，固态断路器为何势在必行？
断路器的第二大关键作用，可能是在每次电路通电的瞬间，抑制电流浪涌，从而有效保护电子器件免受冲击。
浪涌电流是所有电源在接通时都会产生的现象，主要由以下几个因素共同作用造成：输入电路和线路滤波器中的电容开始充电；变压器铁芯内部的磁场不断增强；输出滤波电容开始储能。如果不对浪涌电流加以限制，电源将遭受高达数千安培的电流冲击。
随着系统电压提升至400 V，机械式断路器不再是可行的选择。因此，电气工程师正积极转向采用 固态断路器 。
相较于机电断路器(ECB)， 固态断路器 (SSCB)采用半导体技术，电路中断速度提升了三个数量级。碳化硅 SSCB具有宽带隙(WBG)，能够在更高的电压下以更高的开关频率工作。SSCB没有机械部件，因此可靠性和工作寿命大大延长。
采用 SiC JFET的 固态断路器 为工程师提供了一种比机电断路器更快速、更安全、更可靠的替代方案。这些器件的开关速度提升高达1000倍，为现代电路保护设计带来了更大的灵活性。

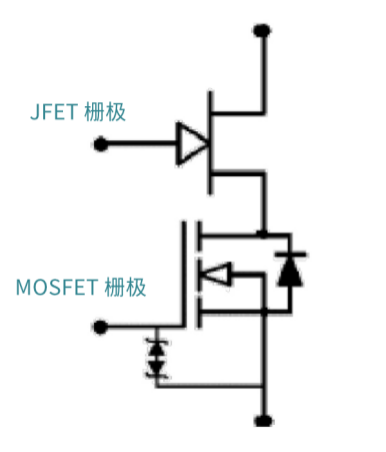

SiC Combo JFET是一种复合型器件，由低压硅MOSFET (Si MOSFET)和高压常开型SiC结型场效应晶体管(JFET)组成。SiC JFET的源极与低压Si MOSFET的漏极相连，使得JFET和MOSFET的栅极均可接入。
与标准 JFET结构 相比，SiC Combo JFET具有以下几个优点：
● 通过过驱降低导通电阻RDS(on)
● 通过JFET栅极电阻实现可调开关速度控制
● 通过测量栅源电压VGS压降（借助可全面接入的JFET栅极）来监测结温
● Si MOSFET助力实现常关行为
● 具备与5 V阈值器件的全面栅极驱动兼容能力
● 简便的外部配置
● 增强的可靠性

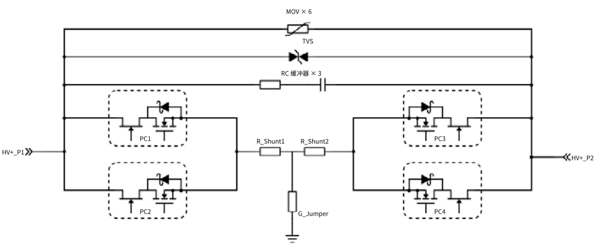

上面的电源通道示意图描绘了一个典型的交流SSCB，它利用背靠背、共源SiC Combo JFET实现双向阻断。通过这种共源连接，仅需一个通用栅极驱动器即可实现驱动，元件数量得以减少。其他元件包括：
● 两组共源配置的开关，提供双向电压和电流
● 分流电阻(2)，用于电流感测
● 瞬态电压抑制器(TVS)，用于在电流切断时吸收寄生电感（例如线路本身）中储存的感应能量
● 金属氧化物压敏电阻(MOV)具有比TVS高得多的电阻特性，在峰值电压相对较高的应用中可取代TVS
● RC缓冲器有助于确定开关速度，提供MOV激活所需的10 - 20 ns间隔，同时抑制漏极和栅极电压中的振铃，并吸收通过导线传入的系统噪声

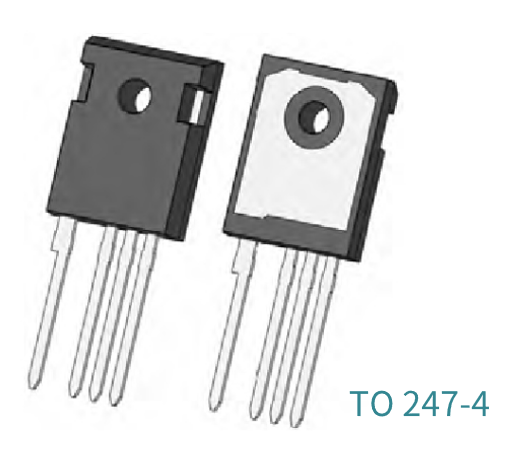

针对SSCB应用， 安森美 既有常开型分立式SiC JFET，也有常关型组合封装。每个组合封装将一个SiC JFET与一个低压硅MOSFET配对集成。独立JFET确实拥有一些显著的优势，例如：在相同芯片面积下其导通电阻(RDS·A)最低；即使在高能瞬态事件（如伽马射线辐射）作用下，其参数也不会发生漂移。独立SiC JFET可采用小型封装，例如 安森美 的TO247-4。

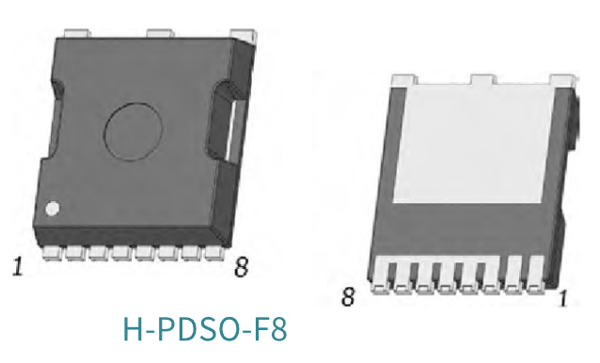

然而，大多数现场应用需要常关型SSCB。针对此类情况， 安森美 提供SiC JFET + Si MOSFET组合封装，包括TO247-4和多功能H-PDSO-F8功率双通道小尺寸TO●●（TO-无引脚）封装。PDSO将超低导通电阻JFET的优势与具备独立栅极的MOSFET结合，提升了速度控制能力，同时简化了并联操作。

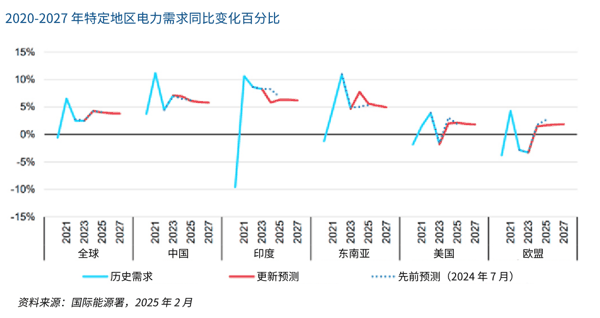

国际能源署2025年年度电力报告预测，到2027年底，全球电力需求将继续以每年4%的速度增长，而2023年的增幅为2.5%。IEA指出，人们对空调的依赖程度加大，同时数据中心处理能力的需求也在加速增长。
IEA 指出，造成全球电力需求加速增长的主要是工作电压在 400 V 及以上的设备。
由于电容储存的能量与电压的平方乘以电容的一半成正比，即：
因而当电压线性增长时，电源预充电电路的应力呈指数增长。电源的预期耐久性和可靠性变得更加难以实现。出于实用性考虑，用作浪涌电流限制器的器件也应充当断路器，所以对固态断路器晶体管的安全工作区域有着更为严格的要求。因此，对于当今的高压应用而言，使用电磁机械断路器已不再可行。
热插拔的浪涌问题
将新电源热插拔到电源机架时，机架中会立即涌入巨大的浪涌电流。即使插入的电容已大部分充电，这种电流尖峰仍可能发生。为了尽可能避免尖峰，所插入单元的电容需要具有与电源机架中已有电容相同的电压。
浪涌电流限制功能解决了这个问题。
如果没有限流，电流就会出现巨大的峰值，高达数千安培。这会导致系统电压突降，从而可能引起电源控制器复位。电容两端的电压会迅速上升，但其危险性远不及巨大的电流尖峰。电压上升过程延展至远超过最初数十微秒的时间尺度，通常是可以接受的。

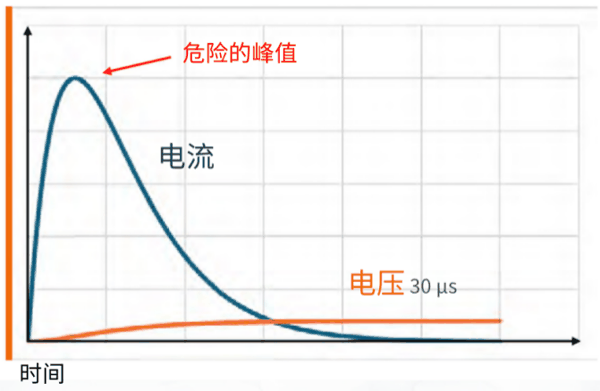

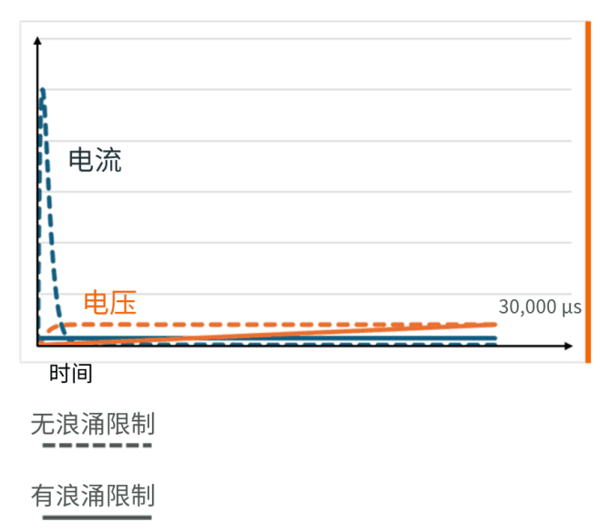

上图将充电时间范围从最初的30 µs延长至约30,000 µs。虚线代表无浪涌电流限制的电流和电压水平；实线代表有电流限制的电压和电流水平。
通过限制浪涌电流，电流完全固定在较低水平，电压稳步上升，但速度要慢得多，危险峰值得以避免。电压充电时间延长至整整30秒，这通常是可以接受的。应力被消除，系统中不存在电压突变。
这里涉及的权衡是预充电限流器件产生的热量与充电时间。得益于采用组合型JFET半导体封装的固态断路器，这一权衡显得合理且可行。
配备碳化硅(SiC) JFET的断路器能够在小于一微秒的时间内中断电流，其电流切断速度通常在纳秒量级。作为对比：
● 机电断路器(ECB)在最佳运行状态下的电流中断速度只能达到毫秒量级。
● 超级结(SJ) MOSFET在电压<600 V时电阻较低，但在电压>600 V时，电阻会变得过大。
● 绝缘栅双极晶体管(IGBT)通常用于电压>3000 V的场合，但在导通过程中，其功率损耗过大，因此其效率可能会迅速降低。

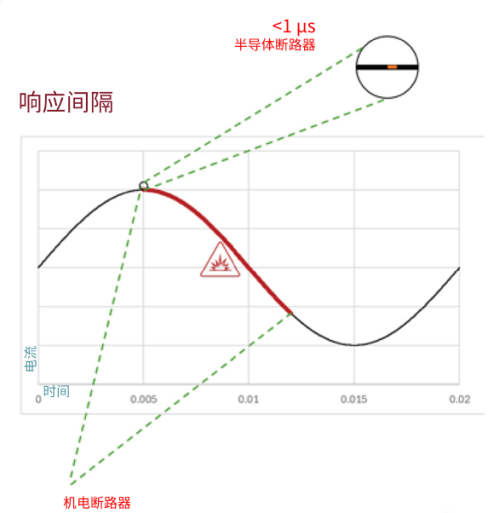

当断路器的响应速度提升 1000 倍时，故障能量的注入时间会大幅缩短。电弧根本来不及形成，因此完全消除电弧闪光成为可能。这使得固态断路器的安全性大幅提升，尤其是在直流应用中，同时在许多交流应用中也展现出更高的安全性。

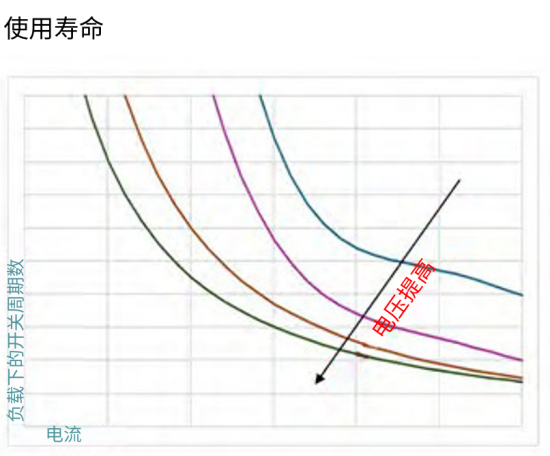

在电压和电流下切换时，机电断路器的触头经常会因电弧效应而性能下降。如上图所示，随着电压提高，传统断路器在负载下可执行的开关周期数会减少。显然，这会缩短断路器的使用寿命。
相比之下，负载保持在合理能量限值内的固态断路器不太容易受到应力的影响。因此，SSCB 具有几乎无限的开关周期数。当其执行中断操作时，其使用寿命不会明显衰减。
固态断路器的优点
● 面对故障时具有更高的选择性，例如根据电流曲线设置动作阈值。如果电流曲线显示出危险迹象，可将断路器设置为更早地中断电流，而不是将动作阈值设置得非常高。
● 智能控制实现节能，例如让热水器等电器协调工作，从而有效控制峰值功耗。
● 具有自动复位功能的远程监控，这样断路器无需物理翻转即可复位。
● 诊断能力，有助于验证不寻常的电流模式和行为。
● 软启动电路，通过逐步提高输出电压并控制电流斜坡，支持需要大启动电流的电机负载平稳启动。
● 断路器内部不会产生电弧，因此无需在器件内部进行灭弧处理。
机电断路器在负载下切换时，内部会产生电弧。必须抑制或熄灭这种电弧。但是，SSCB不会产生这样的电弧。由此带来两大益处：节省大量空间，同时可靠性大幅提升。

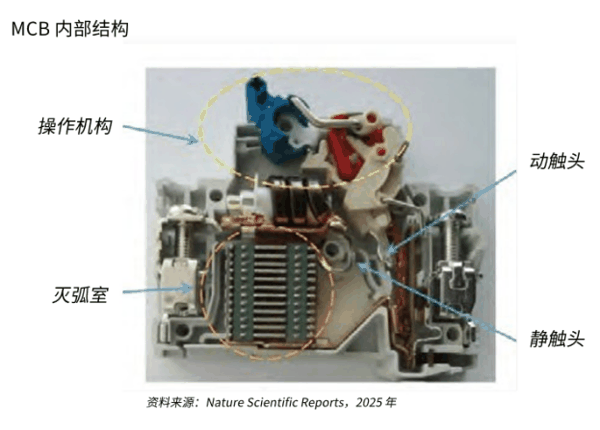

EMB的使用寿命以其能够可靠完成的“通断次数”来衡量。其接触系统由动触头、静触头、操作机构和灭弧室组成。影响EMB使用寿命的关键因素是触头磨损的累积程度，而SSCB则完全不受这一因素影响。
电子断路器 标准
基于半导体技术的断路器国际标准正在陆续出台。已将基于半导体技术的SSCB纳入考量的现行标准文件包括：EMEA地区适用的 BS IEC 60947-10：低压开关设备和控制设备 - 半导体断路器；北美适用的U● 489● - 固态塑壳断路器调查大纲（2022年3月）。
半导体在塑壳断路器中的应用尚处于起步阶段，电气元件领域尚未就其制造标准达成普遍的行业共识。与此同时，U●正在对此类元件进行认证，以便建筑商和工程师可以向风险管理专业人员证明，其设备能够有效防范过流和电击危险。
从浪涌电流的成因到固态断路器的必然选择，我们理解了系统电压攀升至400V以上后，机械式断路器为何逐步退出舞台。然而，要真正释放固态断路器的潜力，还需要一种能够在导通损耗、封装尺寸、系统可靠性和易用性之间取得最佳平衡的功率器件。
