无刷电机控制详解（第四篇）：电流控制
通过直接调节电流，电机 控制 器能够更精准地管控无刷直流电机（BLDC），实现更高性能与更高能效。
本文学习要点
无刷直流电机的电流 控制 环如何提升运行性能与能效，同时实现过流保护。
电流 控制 环、磁场定向控制（FOC） 与电压控制模式三者的差异及各自取舍优劣。
电机驱动器如何利用PWM 开关与电流采样，实现高效、高性价比、高精度的运动控制。
在无刷直流电机控制系统中， 电流控制 器承担着至关重要的作用：它确保换相模块输出的各相绕组指令电流，能够精准流过电机绕组。通过直接对电流进行闭环调节，可以更精细地控制无刷直流电机运行状态，进而获得更强的动力性能与更高能效。
电流控制 的一大核心优势，是能够防范危险过流，尤其在电机静止未启动阶段。为实现高转速与快速加速， 无刷电机 线圈通常设计为低阻值。如果没有 电流控制 机制，电机静止时直接施加驱动电压，极易产生破坏性的电流尖峰。
对于带位置控制环的电机控制器而言，电流控制还能提升位置控制的有效带宽，简化位置闭环调节难度。
之所以能带来这些优势，是因为电机绕组施加电压与实际流过绕组的电流之间并非简单线性正比关系，实际耦合关系相当复杂。
图1 为何绕组电压无法与电流成正比？
造成这种非线性关系的主要因素之一是反电动势。电机转速越高，反电动势越大，绕组实际承受的净驱动电压就会被抵消削弱。电流控制器会根据需要自动抬升驱动电压，确保实际电流跟随指令电流。
另一因素是线圈电感带来的电流滞后效应。电感会阻碍绕组电流的突变，产生电流响应延时。这种延时会限制电机在高速拾取、放置等时序严苛工况下的性能表现。主动电流控制可通过短时升压，加快电流上升与下降速率，克服电感带来的滞后短板。
位置控制环内部的电流控制

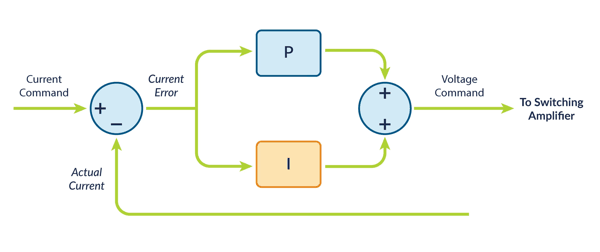

无刷电机 可采用多种电流控制方案，而高端电机控制器（尤其是嵌入位置控制环的架构）行业标配为PI 比例积分电流环控制器。
PI 控制器以电流误差作为运算输入，即各相绕组指令电流与实际采样电流的差值。
和前文介绍的位置环一样，PI 控制器需要整定比例系数 Kp 与积分系数 Ki。不过电流环参数整定相对简单，多数运动控制厂商都提供自动整定功能。
图 2 为整定优良的 PI 电流环实际电流波形示例，取自 PMD 公司 ION/CME N 系列数字驱动器（通用型无刷直流定位控制器）。黄色为 100Hz 方波指令电流，绿色为实际采样电流，可以看到实际电流完美跟随指令，无震荡、无超调。
