AI算力电源迭代提速SiC/GaN解锁数据中心高效能新范式
随着AI大模型、生成式AI技术持续落地，全球AI算力需求迎来爆发式增长，与AI配套的数据中心电源也异军突起，AI机架功率向千安级电流和1000kW级别狂飙，传统功率器件已难以满足需求。以碳化硅/氮化镓为代表的宽禁带功率器件，叠加配套栅极驱动芯片、系统设计工具，成为行业突破技术壁垒、抢占市场先机的核心赛道。
SiC / GaN 的应用优势和迭代趋势如何？功率半导体厂商的落地进展和未来布局如何？近日，EEPW电子产品世界记者专访了头部厂商——安森美（onsemi）电源方案事业部业务拓展经理Sean Gao，请他介绍了公司洞察。
安森美电源方案事业部业务拓展经理 Sean Gao AI算力的爆发式增长，使数据中心对供电、散热及基础能效的要求急剧增加。为应对这一趋势， AI数据中心 （AIDC）正加速向800V高压直流架构演进，而碳化硅（SiC）与氮化镓（GaN）凭借其材料优势，正逐步在高压及高频场景中替代传统硅基器件，成为数据中心供电架构的核心产品。它们可以助力打造更紧凑、更节能的电源转换器，并降低数据中心的总拥有成本（TCO）。
从器件特性来看，SiC凭借极高的击穿电场和出色的导热性能，成为固态变压器（SST）、固态断路器（SSCB）等高压场景中的核心器件；GaN则适合高密度、高频转换的紧凑型场景，中低压GaN FET可实现紧凑型中间级和负载点供电，而高压GaN FET（650V及以上）支持高效的隔离式转换。
安森美的EliteSiC™系列MOSFET和JFET、vGaN以及GaNEXUS™产品，将与控制器、驱动器、封装和系统架构深度协同，实现从“电网到GPU核心”（Grid-to-Core）的整体优化，支持高密度、高能效的机架服务器架构，助力设计人员在整个服务器电源链中实现更高的功率密度、更高的效率和精确的电源管理。
当前 AI数据中心 800V高压直流（HVDC）、48V中间母线两大架构普及，行业竞争已从单一器件性能比拼，升级为系统级解决方案的较量。在此，安森美并非提供单颗器件，而是以系统级解决方案帮助客户在高压架构下实现效率、功率密度与可靠性的平衡。
在800V HVDC与48V中间母线架构下，安森美首创的基于1.2kV SiC Cascode JFET的800V高压IBC（中间总线转换器）解决方案，可大幅降低导通损耗和关断损耗，实现更优的系统能效，同时驱动特性类似传统MOSFET，简化驱动电路设计并提升系统设计灵活性；同时，GaN器件发挥其超低导通电阻和高频优势，有助于缩小磁性元件体积，满足不同拓扑需求。
在散热与可靠性设计层面，安森美的SiC产品采用T2PAK顶部散热封装，能够更高效地将热能直接传导至散热器，有效降低热应力，从而实现更高的功率密度，并延长系统使用寿命。
为解决 SiC 管与栅极驱动匹配设计痛点，安森美今年推出了业界首创的 Elite Pairing Studio 在线设计平台，专门解决 SiC MOSFET 与栅极驱动器匹配这一长期依赖经验和反复验证的设计痛点。
该工具能够基于栅电荷、驱动能力、开关特性和安全工作范围等关键参数，自动推荐最优的 SiC MOSFET 与驱动器组合，并通过真实器件模型进行仿真分析，大幅缩短选型和验证时间。
传统方法往往需要工程师反复查阅数据手册、计算栅极参数并进行测试迭代，而 Elite Pairing Studio 将“选型—仿真—分析”集成到同一平台中，可快速评估不同组合对开关损耗、效率、结温和EMI的影响，帮助客户在设计早期就完成系统级优化。
SiC正加速进入服务器PSU（电源供应单元）和高压DC-DC等高功率环节，GaN则更多用于IBC等高频高密度电源转换。随着800V HVDC和48V中间母线架构演进，预计宽禁带器件在AI数据中心中的渗透率将持续提升。安森美已经围绕这些架构建立了完整的Grid-to-Core（电网到核心）全链路电源解决方案布局，覆盖Si、SiC、GaN。目前，相关技术已应用于现有NVIDIA MGX™系统，涵盖PSU（电源供应单元）、电池备份单元（BBU）以及800 VDC配电板（PDB）等关键环节，为MGX系统的模块化设计提供支持。

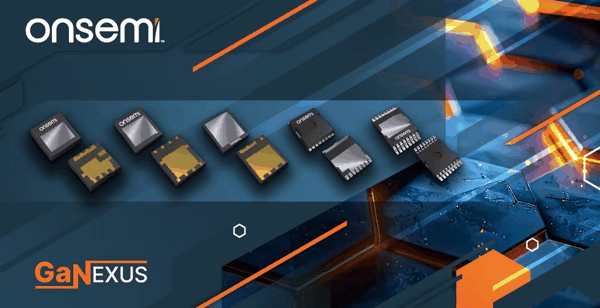

同时，公司新推出全新GaNEXUS氮化镓（GaN）功率产品组合，首批产品包括覆盖40V至650V宽电压区间的GaNEXUS FET样品，其中包含集成保护功能的650V GaN FET——GaNEXUS Smart器件，覆盖中低压、高压主流应用场景。
宽禁带器件的竞争力已经不再只是单颗器件效率提升几个百分点，而是体现在整个系统层面的价值。在AI数据中心等高功率应用中，每提升1%的系统效率，都意味着可观的能源和运营成本节省。
安森美同时具备Si、SiC和GaN技术平台，能够根据不同功率等级、拓扑架构和应用场景，为客户选择最具成本效益的技术方案，而不是“所有问题都用一种技术解决”。这种系统级优化能力可以帮助客户减少能量损耗、降低散热需求、缩小系统尺寸，并减少转换级数，从而实现整体成本优化。安森美不仅提供宽禁带器件，还提供驱动器、控制器、智能功率模块及先进封装技术，帮助客户在设计初期就优化器件匹配和系统架构，减少设计迭代成本，加快产品上市速度。
在可靠性方面，安森美通过先进材料、封装和热管理技术，进一步提升器件在高温、高功率密度环境下的可靠性。为保障质量，安森美内部的产品资质认证要求远超行业标准——SiC关键应力参数和可靠性测试指标比行业平均标准高出二三倍。垂直GaN架构能够显著改善传统GaN的动态R DS(on) 问题，并提升高温工作性能。
在AI数据中心，安森美提供从电网到核心的全链路供电方案，包括PSU、热插拔、IBC等中间总线解决方案，全面应对AI算力激增所带来的电力需求。
SiC方面，安森美正在积极布局下一代技术，以进一步提升功率密度和性能。在GaN方面，继续深耕垂直GaN和GaN技术，以进一步降低能源转换过程中的损耗，提升整体能效。此外，双向和集成式GaN技术也为可扩展的下一代数据中心架构提供支持。
产能保障上，安森美凭借SiC领域的技术积淀与垂直整合优势，实现产能柔性扩容，可根据全球AI算力市场需求变化，灵活调整产能供给，高效响应行业增长需求，保障客户订单稳定交付。
AI 数据中心是安森美未来业务拓展的重要应用方向之一。AI 算力增长带来电力消耗、能效、功率密度和热管理压力，而这些正是安森美智能电源技术能够发挥价值的领域。安森美围绕“从电网到核心”的完整电源链路，提供系统级解决方案，覆盖从电网、电站、UPS、电源机架、固态断开、IBC（中间总线转换），到 GPU/Vcore 供电等关键环节，帮助客户在每一级电源转换中降低损耗、提升效率，并改善系统的热管理和可靠性。
在技术路径上，安森美会同时发挥硅基、SiC、GaN以及混合信号 IC、驱动器和控制器的组合优势，支持不同客户在 48V、800V HVDC 以及未来更高压架构下的分阶段演进。特别是在高压 IBC 和固态断路器等关键应用中，SiC JFET 能够凭借低导通损耗、高频开关能力和快速保护响应，帮助客户实现更高功率密度、更高系统效率和更强安全性。同时，安森美也在持续投入垂直 GaN、先进封装、热管理和多物理仿真能力，为下一代 AI 数据中心电源架构提供更高效、更可靠、更可扩展的技术平台。
