艾比森白皮书发布｜COB小间距加速产业化，重新定义LED显示价值
全球数字化、智能化转型持续走向纵深，显示设备的定位正在发生转变：从传统信息输出载体，转变为为千行百业数字化体系当中的核心视觉终端与数据交互入口。超高清应用需求不断释放，LED小间距依靠无缝拼接、高亮度、高可靠、部署灵活的产品特质，牢牢占据商用超高清显示的重要位置。
立足这一产业环境，艾比森正式发布《COB小间距显示产品技术发展白皮书》。白皮书梳理了LED 显示产业三十年技术变迁以及COB完整演进路径，依托自身十年技术储备与海内外标杆案例，剖析COB小间距崛起的内在动因、技术升级及发展趋势，为用户选型、项目招标、企业技术研发提供行业参考。
01.
工艺迭代重塑产业
COB小间距开启规模化新周期

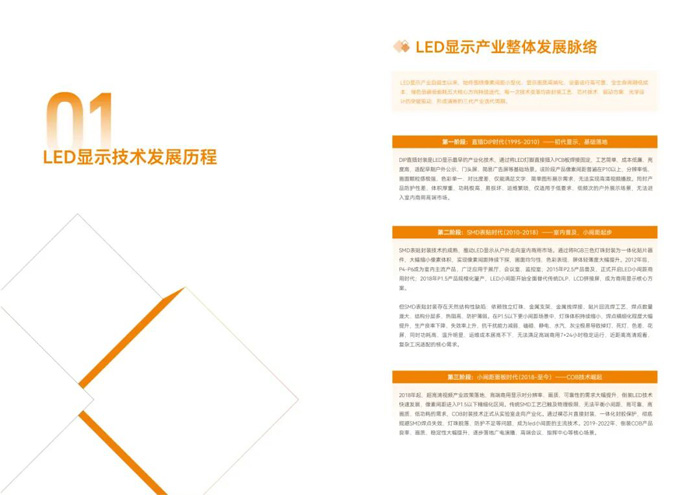

回看LED显示产业的三次迭代，每一次技术变革都由封装工艺、芯片技术、驱动方案与光学设计的突破驱动。从早期LED显示，到小间距LED，再到如今逐渐走向成熟的COB技术，显示产品持续在像素间距、画质、防护、可靠性、应用边界上实现突破，背后折射出一条清晰的产业规律：当上一代技术逐步触碰性能与应用天花板，全新技术路线便会由市场真实需求催生而出。
从制造工艺来看，SMD需要经历灯珠封装、检测分选、编带、SMT贴片、回流焊等多道工序，产品内部存在较多分层界面和潜在故障节点。COB则改变了传统封装路径，以高精度固晶和整体封胶为核心，大幅简化产品结构。这种工艺变化并非简单的“少几道工序”，而是带来了产品底层结构的改变：结构更加一体化、散热路径更加直接、防护更加完整、光学表现更加均质。
传统SMD小间距下，灯珠焊点是天然薄弱点；像素间距持续缩小，焊点密度随之激增，受潮、震动、热胀冷缩均容易造成灯珠失效。COB将芯片直接固接于基板，通过整体封胶对芯片与线路实现整体包裹，从根源降低焊点失效风险，在防尘防潮、抗机械冲击、黑态画质一致性上具备先天优势，这也正是COB能够胜任轨道交通等严苛应用场景的根本技术原因。
从产业发展来看，这一趋势已经得到市场充分验证，小间距显示终端的发展方向愈发明确：
COB P0.9显⽰屏成为市场主流，COB P0.6显⽰屏实现商业化落地
芯⽚、驱动IC、PCB基板、封装材料、控制系统、⾃动化设备实现全产业链国产化
应⽤从⾼端特殊领域渗透⾄政企、教育、医疗、交通、零售、XR虚拟制作
工艺的革新、产业链的成熟与场景的拓展互为助推，标志COB显示迈入规模化发展窗口期，也为行业提出更高的技术沉淀与场景落地能力要求。
02.
十年深耕积淀
持续投入铸就COB核心实力
白皮书以艾⽐森的COB技术创新实践为例，解读其以满足场景应用需求，构筑产品技术领先优势。
自2016年启动前瞻性技术储备，搭建COB底层研发框架，艾比森便开启漫长的技术攻坚；2018年实现首款COB产品商用落地，完成从实验室到商业化验证的关键跨越；2021年正式确立倒装COB为核心主线，同步实现HDR画质体系、Clear Cobalt光学涂层两大关键技术突破。历经多年迭代，逐步搭建起封装工艺、芯片、驱动、机械精度控制、校正、控制系统、测试&维修、转移&固晶八大核心技术体系。
