集成光伏输入新一代智能移动电源硬件方案详解
本文要点
了解多输入 智能移动电源 的硬件架构，适配太阳能电池、电源适配器、备用电池等多种供电来源
掌握智能电源路径管理的作用，为手机及各类 USB 设备提供稳定后备供电
对比分层板与单电路板方案的差异，分析二者在效率、设计复杂度及物料成本上的影响
随着便携设备功耗持续提升，移动电源已从单纯的电池模组，升级为具备智能能量管理能力的系统，可提供可靠的后备电力。这类产品不仅要为手机、平板等 USB 设备充电，还需兼容多路输入电源，在复杂工况下完成电池充电管理，并高效、稳定地向外接负载供电。
针对上述需求，项目团队最初采用分层评估板搭建模块化原理样机，完成系统架构验证。但分层方案存在体积偏大、结构复杂、功耗损耗高等问题。后续团队将所有功能整合，推出一体化单电路板方案，把全部电源管理功能集成在一块电路板上，体积更小，更具备商业化落地条件。
该一体化设计可接入太阳能板、锂离子电池、直流适配器等多种电源，并依靠智能电源路径管理，在负载与电池之间自动调配电力，全程保障输出性能。本文将梳理产品从多板样机到单板成品的迭代过程，详解系统架构、核心设计要点，以及集成化设计带来的性能提升。
本方案采用精简架构，支持太阳能板、交直流适配器两路宽压输入。系统依托LTC4416 电源路径控制器搭配LTC4162 电源路径降压充电器实现智能供电管理，可对最高 4 串 1 并（4S1P）的锂离子电池组高效充电。
系统搭载LTC3115-1 升降压开关稳压器，动态调节负载端输出电压，稳定输出 5V/2A；同时由 LTC4162 实时监测电池电量。

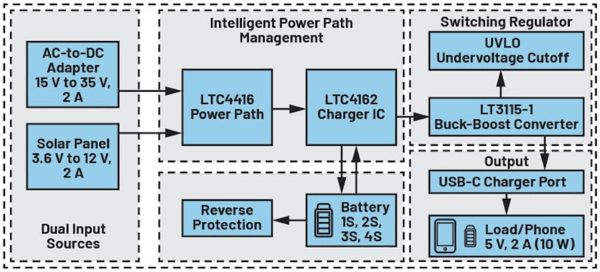

1.单板 的框图。

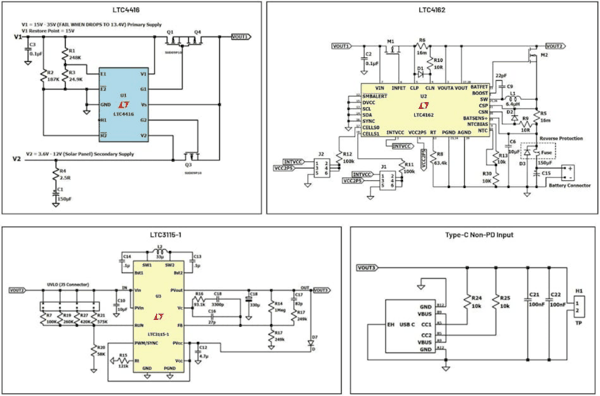

智能移动电源的三个主要部分均经过选择，以提高系统效率，最小化功率损耗，减少PCB布局面积，并降低整体成本。完整原理图如图2所示。
2.单板移动电源设计。
实现双路电源切换，常规可采用或门电路。但该方案会产生较大功耗损耗：电路依靠二极管导通，即便是低压降肖特基二极管，也依然存在固有正向压降。
改用LTC4416可解决这一问题，它能在两路电源间无缝切换，导通压降极低，有效降低功率损耗。
该芯片通过驱动外接 P 沟道 MOS 管模拟理想二极管特性，大幅削减导通损耗，提升整机效率与工作可靠性。根据芯片手册说明，LTC4416 共有六种工作模式，由引脚 E1、E2 的配置方式决定。
本设计选用V1 优先级高于 V2模式：E1 设为检测模式，E2 接地。电路默认优先选用 V1 供电。
其中 V1 为主路输入，直流电压范围15~35V；V2 为太阳能板辅助输入，电压范围3.6~15V。
当 V1 电压≥15V 时，E1 引脚使能主路 V1，同时切断辅助路 V2。
当 V1 电压跌落至13.4V时，系统切换为 V2 为主供电、断开 V1 输出。只要太阳能板输出电压维持在 3.6~15V 区间，V2 将持续为负载供电，直至 V1 电压回升至15V（恢复阈值，详见图 2）。
可通过调整图 2 中电阻 R1、R2、R3 的阻值，并结合芯片手册给出的计算公式，自定义 V1 的掉电阈值与恢复阈值。
确定 V1 为主供电回路后，系统会配合适配 V2，实现最优工作状态。只要 V1 电压高于 V2，一旦 V1 断电或异常，系统就会自动切至 V2 持续供电，直到 V1 电压恢复至阈值。由于输出端默认选择电压更高的电源，若 V2 电压始终大于 V1，系统便不会切回 V1。
对于移动电源这类需要电池同时放电、充电的设备，电源路径充电架构是理想方案。该架构可智能分配系统与电池之间的电能，有效延长电池续航时长与整体使用寿命。
本系统可在三类电源间智能切换：交直流适配器、太阳能板、备用电池。正常工况下，适配器或太阳能板主要为电池充电。
若适配器停止供电，且太阳能板输出电压低于下限，系统会自动切换至已充满的备用电池，为负载持续供电。
LTC4416 输出接入 LTC4162-L，该芯片最大支持 35V 输入电压。即便电池亏电或未接入，LTC4162-L 也可正常工作；芯片还集成最大功率点跟踪（MPPT）功能，提升太阳能的光电转换效率。
光照充足时，太阳能板分为两种工作状态：恒压低阻抗区、恒流高阻抗区。在低阻抗高压区间，芯片控制环路可稳定运行。
但该芯片依靠输入电压追踪最大功率点，当太阳能板工作在高阻抗低压区间时，输出电压会随之下降，进而导致控制环路失稳。本设计中，太阳能板输入常态处于12V 以下的高阻抗区间。
为此，电路增设图 2 所示的 RC 网络（R4、C1），用于校正控制环路的不稳定性，尤其适用于多云、光照强度波动的场景。针对小功率太阳能板，建议将电容 C1 取值设为 100~1000 微法，保障 MPPT 功能稳定运行。
LTC4162 系列充电器最高支持8 串（8S）锂离子电池，并针对不同电芯类型推出多款型号：LTC4162-L 适配三元锂电池，LTC4162-F 适配磷酸铁锂电池，LTC4162-S 适配铅酸电池。如表格 1 所示，本设计最高支持4 串（4S）锂电池组，兼容 1~4 串电芯配置。
