从跟踪滤波到信号解调：锁相环PLL各类应用详解

本文将介绍锁相环（PLL）在通信系统中的关键应用，包括 跟踪滤波器 、频率调制、相位调制、调频解调以及调幅解调等功能。锁相环是通用性极强的模拟电路，广泛应用于通信、自动控制、信号处理、电力电子等领域。本文重点讲解其在通信领域的原理与用法。

锁相环可以作为能够跟随输入信号变化的动态滤波器。

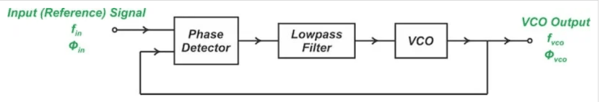

图1：基础锁相环电路结构图 依靠内部负反馈结构，锁相环能够持续跟踪输入信号的相位与频率。当信号相位缓慢变化时，跟踪效果极佳；如果相位变化过快，受 环路带宽 限制，锁相环无法跟随。因此，锁相环对相位变化表现出低通滤波特性。

以卫星通信为例：卫星高速移动产生多普勒频移，地面接收的载波频率会不断缓慢偏移。普通固定窄带滤波器会因为频率偏移导致信号丢失，而锁相环可以持续跟踪这种缓慢频率变化，保持通信稳定。

锁相环能够跟踪多普勒频移、调制带来的缓慢频率波动，同时滤除高频噪声与信号抖动。锁相环不属于线性滤波器，会舍弃幅度信息，但可以有效抑制频率快速波动。

环路带宽 决定跟踪能力：带宽越窄，抗噪越强、跟踪越慢；带宽越宽，跟踪越快、噪声越多。

采用简单滞后滤波器的锁相环，3dB带宽公式如下：

BW ∝ SQRT(K0 * ωf)

公式1：锁相环带宽计算公式

公式含义：锁相环 跟踪滤波器 带宽，正比于环路增益常数与滤波器截止角频率乘积的平方根。

从频率特性来看，锁相环等效为中心频率等于压控振荡器（VCO）频率的带通滤波器。部分教材将其描述为低通特性（如图2），是因为相位传输函数绘制为低通曲线。
