意法半导体推出带SPI接口的新款栅极驱动器

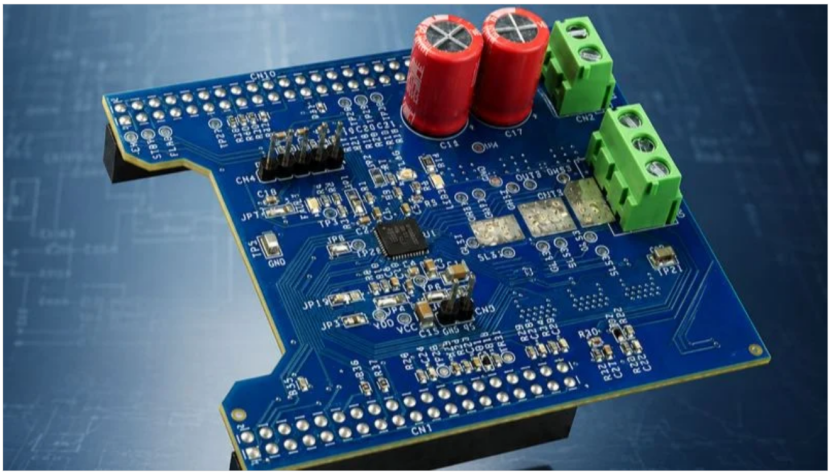

如今电池供电设备对续航与性能要求不断提升，设计人员也需要精简器件数量、简化电路布局并提升运行效率。意法半导体在 STDRIVE102 三相 栅极驱动器 系列中，新增 STDRIVE102P 与 STDRIVE102BP 两款产品，搭载 SPI 通信功能与可编程驱动控制，同时保留原有低功耗特性，面向电池供电类设备的 无刷电机 应用。 STDRIVE102 系列电机

评估板

适配电池供电系统，电气参数明确

两款新品待机电流低于 50 纳安，设备闲置阶段可有效降低功耗，适合长时间待机的电动工具、无线吸尘器、小型家电等产品。

产品供电电压范围为 6V 至 50V，可驱动三相 无刷电机 电路中的六颗外置 N 沟道 MOS 管。拉电流最高可设置为 1A，灌电流最高达 2A。借助可编程栅极电流功能，设计人员无需搭配外置栅极电阻，即可优化器件开关状态。

SPI 接口实现软件配置与故障诊断

本次产品主要升级为新增 SPI 接口，支持通过软件完成参数配置与状态诊断。设计人员不再单纯依靠硬件固定参数，可通过内部寄存器调整栅极电流、运行参数，灵活调校电机性能。

该接口还可实时监测设备运行状态与故障信息，提升调试效率。面对多款不同规格电机的兼容设计时，无需大幅改动硬件，仅通过软件配置即可完成适配。

高集成设计，减少外围器件

两款芯片内置电荷泵，可持续为高端驱动电路供电，支持占空比最高 100% 的 PWM 工作模式，无需额外配套电路。

芯片集成两路低压差线性稳压器，12V LDO 为低端驱动电路及外部负载供电，3.3V LDO 可为低压器件与片上模拟前端供电。多项功能集成后，电机控制电路的外围器件数量减少，简化 PCB 设计，同时降低物料成本。
