Bourns推出大电流磁珠，适配高密度电源EMI抑制

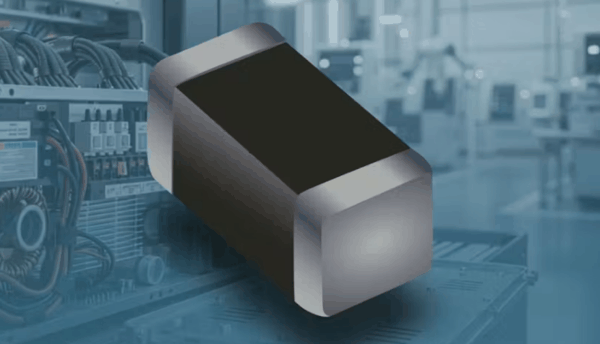

随着数据中心、储能设备等产品功率密度持续提升，高密度PCB 电源设计 面临高频噪声抑制与低损耗、高载流的平衡难题。Bourns推出全新MH3261T系列贴片铁氧体磁珠，可在狭小布线空间内实现大电流承载与稳定电磁干扰抑制，同时降低直流损耗。

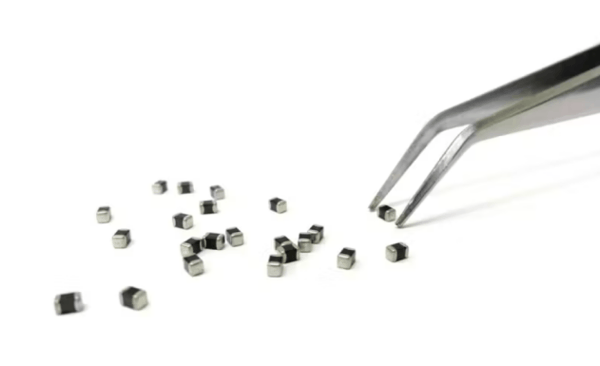

Bourns MH3261T系列贴片磁珠 常规铁氧体磁珠工作原理

铁氧体磁珠主要用于滤除电源高频噪声，可支持多路电源共用同一电压源，不会影响电源隔离性能。低频工况下，磁珠直流阻抗极低，电流传输损耗小；高频工况下，磁珠阻抗大幅提升，可衰减高频杂波，保留低频正常工作信号。

在高功率密度设备中，传统磁珠难以兼顾大电流、低插入损耗与散热性能。磁珠直流电阻带来的导通损耗，会随电流增大持续累积，降低整机工作效率，同时高温环境容易造成磁珠阻抗衰减、散热超限等问题。

MH3261T系列核心参数特性

MH3261T为贴片式紧凑型磁珠，最大承载电流可达11A，最小直流电阻低至2.5mΩ，能够在大电流电源通路中抑制噪声，同时控制电路功率损耗。

该系列磁珠在100MHz频率下，阻抗范围为30Ω至1000Ω，覆盖多档位噪声抑制需求。低阻抗型号适用于主电源轨，可避免电压跌落；高阻抗型号适配次级电源与单芯片局部供电域，满足不同场景的滤波设计要求。

产品封装尺寸为3.2×1.6×1.1mm，体积小巧，适配高密度、紧凑型PCB布局。工作温度区间为-55℃至125℃，可耐受周边功率器件产生的高温，适配高温密集布线场景。

电路适配与滤波方案

该磁珠常规串联在电源轨上使用，可搭配输入端、负载端的去耦电容组成LC滤波电路，进一步抑制电源线路中的差模噪声，提升电源纯净度。

官方给出标准化布局建议，磁珠需尽量贴近开关电源等噪声源，或需要降噪的电路输入端，同时采用短而宽的PCB走线，降低寄生电感与寄生电阻，保证滤波效果稳定。

主要应用场景

MH3261T系列主要用于高密度大电流配电网络，适配负载点转换器，可放置在模拟前端、时序器件、处理器供电线路以及服务器、通信设备的高密度DC-DC模块中，滤除高频开关噪声。

同时可用于工业控制器、电机驱动、传感器接口的电源局部滤波。消费电子高密度PCB场景中，可解决多路开关电源共存、布线空间受限带来的噪声干扰问题，适配工业严苛温度工况与负载波动场景。
