将函数发生器与电源结合实现高效测试
_____
函数发生器和直流电源是电子测试领域中不可或缺的两大工具。但您是否曾想过，将这两者结合使用能带来怎样的出色效果？今天，我们将深入探讨这一强大组合如何显著提升测试效率，并为工程师带来前所未有的测试体验。 函数发生器的强大能力
函数发生器作为一种电子测试设备，能够在宽频率范围内产生多种电波形，包括常见的正弦波、方波、三角波等标准波形。这些设备也被称为任意波形发生器，能够模拟电子设备在运行过程中可能遇到的各种信号条件。 通过精确调整频率（MHz或KHz）、幅度和带宽等参数，工程师可以测试设备或组件在不同条件下的耐受能力。无论是简单的电路调试还是复杂的系统分析，函数发生器都能胜任。

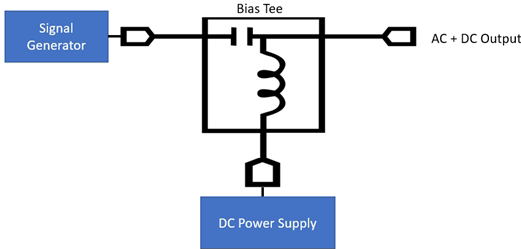

图1 偏置三通（Bias Tee）可将信号发生器输出与直流电源输出耦合，但其功率处理能力存在限制 创新突破：内置函数发生器的直流电源
传统测试中，工程师需要分别使用函数发生器和电源设备，但随着技术不断发展，这两者可以进行完美融合。最佳解决方案是将函数发生器直接内置到电源或负载中，这带来了显著优势：无需担心设备损坏，由于EA函数发生器完全由固件实现，工程师不必担心低功率信号发生器受到高功率源的损坏。 丰富的波形支持：内置函数发生器可以生成正弦波、三角波、矩形波、斜坡波以及自定义波形，满足各种测试需求。我们可以使用这些波形来：
● 通过在以代表直流母线电压的直流电压上叠加60（50）Hz信号（及其谐波），测试电路对电源线噪声抗扰度的敏感性。
● 测试电路对不同电压母线斜坡上升速率的响应。
● 确定电路保持供电的母线电压范围。
● 模拟电压尖峰以测试电路对电压瞬变的保护水平。
● 测试电路对代表开关电源输出的kHz自定义噪声信号的敏感性。
这些示例表明内置任意波形发生器的直流电源使测试工程师能够更彻底地测试电路或产品---更广泛的测试可提高产品可靠性。
实战应用：从太阳能电池到电池系统的全面测试
现在来模拟一个太阳能电池板。这需要为太阳能电池板创建一条I-V曲线。首先让我们回顾一下太阳能电池的工作原理，以便了解函数发生器将为太阳能电池板（一组连接的太阳能电池）定义的内容。太阳能电池模型由一个代表产生电流的太阳光的电流源、一个由二极管代表的p-n结以及与p-n结串联和并联的电阻组成。光子撞击p-n结中的电子并提供足够的能量使电子过渡到导带。建立起来的电场会开启二极管，电流流向太阳能电池的输出端。图2显示了一个简单的太阳能电池模型。
